Устройство тормозной системы

            0

Автомобиль имеет две тормозные системы: рабочую и стояночную (рис. 135). Рабочая тормозная система состоит из тормозных механизмов передних и задних колес и гидравлического двухконтурного привода к ним, работающего от одной тормозной педали. Один контур обеспечивает действие тормозных механизмов передних колес, другой — тормозных механизмов задних колес. Независимый раздельный привод тормозных механизмов передних и задних колес значительно повышает безопасность движения автомобиля.

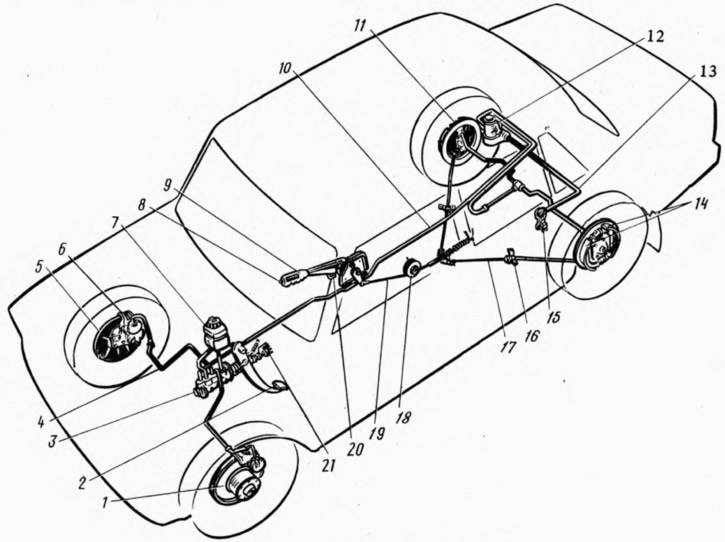

Рис. 135. Тормозные системы:
1 - тормозной диск; 2 - педаль тормоза; 3 - главный цилиндр гидропривода тормозов; 4 - трубопровод контура привода передних тормозов; 5 - защитный кожух переднего тормоза; 6 - суппорт переднего тормоза; 7 - бачок главного цилиндра; 8 - кнопка рычага привода стояночного тормоза; 9 - рычаг привода стояночного тормоза; 10 - трубопровод контура привода задних тормозов; 11 - колесный цилиндр заднего тормоза; 12 - регулятор давления задних тормозов; 13 - рычаг привода регулятора давления; 14 - колодки тормоза; 15 - тяга рычага привода регулятора давления; 16 - кронштейн крепления переднего наконечника оболочки троса; 17 - задний трос; 18 - направляющий ролик; 19 - передний трос; 20 - упор выключателя контрольной лампы стояночного тормоза.


В гидравлический привод задних колес включен регулятор давления, который снижает вероятность "юза" задних колес при торможении автомобиля.

Узлы и детали тормозной системы полностью унифицированы и взаимозаменяемы для всех описываемых в этой книге автомобилей.
