Ремонт генератора

            0

Разборка



Отвернув винты крепления, снимают щеткодержатель 2 (рис. 157) со щетками. Отворачивают гайки стяжных болтов 14 и снимают крышку 11 генератора вместе с ротором. Зажимают ротор в тисках, отворачивают гайку крепления шкива и съемником 02.7823.9504 снимают шкив с вала ротора. Вынимают из паза на валу сегментную шпонку и снимают крышку Отворачивают гайки винтов, соединяющих наконечники вентилей с выводами обмотки статора, вынимают из колодки 4 штекер нулевого провода и извлекают статор 8 из крышки 16 генератора. Отворачивают гайку контактного болта 7 и снимают выпрямительный блок 6 (или радиатор с положительными вентилями).

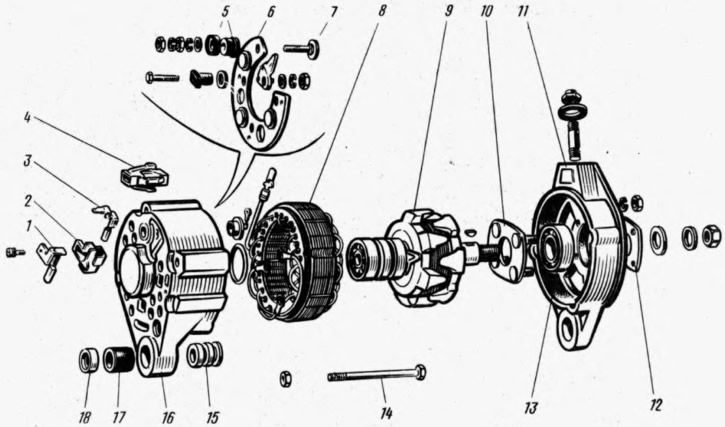

Рис. 157. Детали генератора:
1 - "отрицательная" щетка; 2 - щеткодержатель; 3 - ’’положительная" щетка; 4 - колодка штекера нулевого провода; 5 - изолирующие втулки контактного болта; 6 - радиатор с "положительными" вентилями; 7 - контактный болт; 8 - статор; 9 - ротор; 10 - внутренняя шайба крепления подшипника; 11 - крышка со стороны привода; 12 - наружная шайба крепления подшипника; подшипник ротора; 14 - стяжной болт; 15 - поджимная втулка; 16 - крышка со стороны контактных колец; 17 - буферная втулка; 18 - втулка.



Сборка



Собирают генератор в последовательности, обратной разборке. Несоосность отверстий в лапах крышек генератора должна быть не более 0,4 мм. Поэтому при сборке необходимо вставлять в эти отверстия специальный калибр. Коническая пружинная шайба шкива выпуклой стороной должна соприкасаться с гайкой. Гайку шкива затягивать моментом 4,5—7,2 кгс·м.

Замена щеткодержателя



Если щетки износились и выступают из щеткодержателя меньше чем на 5 мм, то заменяют щеткодержатель со щетками. Перед установкой щеткодержателя продувают место (текст отсутствует) протиркой масло, смешанное с угольной пылью.

Замена подшипника ротора со стороны привода



Чтобы извлечь неисправный подшипник из крышки, необходимо отвернуть гайки винтов, стягивающих шайбы крепления подшипника, снять шайбы с винтами и на ручном прессе выпрессовать подшипник. Если гайки не отворачиваются (концы винтов раскернены), то следует спилить концы винтов. Устанавливать новый подшипник в крышку генератора можно только в том случае, если отверстие для подшипника не деформировано. Диаметр отверстия должен быть 41,967—41,992 мм. Если отверстие имеет больший диаметр или деформировано, следует заменить крышку новой.

Подшипник в крышку запрессовывают на прессе и затем зажимают между двумя шайбами, стянутыми винтами с гайками. После затягивания гаек концы винтов следует раскернить.

Замена вентилей



Если на генераторе установлен выпрямительный блок, то в случае его поломки заменяется выпрямительный блок. Если вентили находятся в крышке 16 и радиаторе, то можно менять отрицательные вентили, запрессованные в крышку. Положительные вентили, запрессованные в радиатор, менять не допускается. Если поврежден один или несколько положительных вентилей, то заменяют радиатор вместе с вентилями.


Неисправный отрицательный вентиль аккуратно выпрессовывают на прессе. Нельзя выбивать его молотком, чтобы не испортить отверстие под вентиль и не повредить другие исправные вентили, запрессованные в крышку.

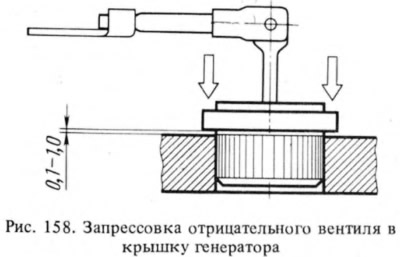

Новый вентиль аккуратно, без перекоса запрессовывают в крышку также на прессе с помощью пуансона А.76028 и опоры А.76031. Категорически запрещается запрессовывать вентиль ударами молотка. Усилие запрессовки должно действовать на корпус вентиля, как показано на рис. 158 стрелками. Вентили запрессовывают до упора фланца в крышку генератора. Для вентилей, имеющих ненакатанный поясок около фланца, допускается зазор 0,1—1 мм между фланцем вентиля и поверхностью крышки.
