Замена крыши

            0

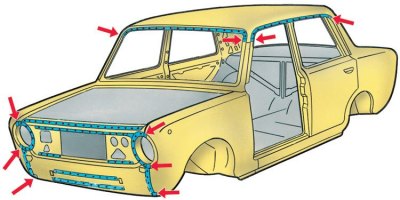

Линии сварки панелей крыши и передка





Точками обозначены швы контактной сварки.

Стрелками указаны места предварительной приварки газовой сваркой.

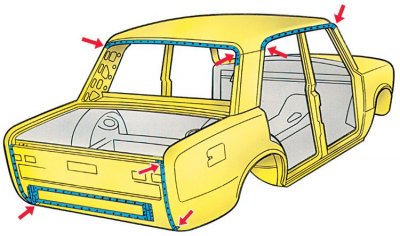

Линии сварки панелей крыши и задка





Точками обозначены швы контактной сварки.

Стрелками указаны места предварительной приварки газовой сваркой.

В большинстве аварийных случаев с повреждениями крыши, требуется ее замена.

1. Снимите накладки сточных желобков, ветровое и заднее стекла, обивку и принадлежности крыши.

2. Положив новую крышу на кузов, определите места рубки стоек и боковых панелей крыши.

3. Срубите по крыше соединения:
  • с панелями рамы ветрового окна кузова;
  • с поперечиной рамы заднего окна;
  • с боковинами кузова.

4. Рубку выполняйте по изгибам крыши, отступив от края панели крыши 8 мм.


5. Выполните рубку боковых панелей крыши, отступив от разметки вверх 10–15 мм.

6. Отсоедините панель крыши от элементов кузова, удалите оставшиеся полоски крыши и зачистите посадочные места кузова и новой панели крыши.

7. Отрихтуйте элементы кузова в местах соединения с панелью крыши и подгоните по месту новую панель крыши.

8. В точках, показанных на рисунках стрелками, приварите газовой сваркой панель крыши к элементам кузова:
  • к панели ветрового окна;
  • к боковым панелям крыши.

9. Проверьте посадку крыши и приварите:
  • контактной сваркой с шагом 40–50 мм к панели рамы ветрового окна, к поперечине заднего окна и к боковинам;
  • газовой сваркой к боковым панелям крыши.

10. При отсутствии контактно-сварочной машины, допускается газовая сварка или электросварка в среде углекислого газа.

11. После сварки панели крыши в зазоры между панелью и усилителями крыши, нанесите клей и заложите уплотнительные прокладки.
