Передние тормоза — разборка и сборка

            0

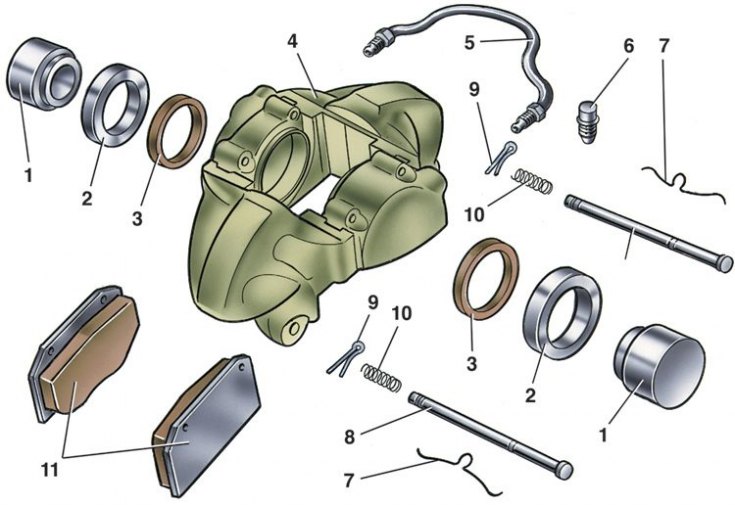

Детали суппорта тормозного механизма переднего колеса





1 – поршень; 2 – пылезащитный колпачок; 3 – уплотнительное кольцо; 4 – суппорт с цилиндрами; 5 – соединительная трубка тормозных цилиндров; 6 – штуцер выпуска воздуха; 7 – прижимная пружина колодки; 8 – пальцы крепления тормозных колодок; 9 – шплинты; 10 – пружины; 11 – тормозные колодки


1. Отсоедините трубку 5 и снимите с цилиндров пылезащитные колпачки 2.

2. Затем, нагнетая струю сжатого воздуха через впускное отверстие для тормозной жидкости, вытолкните поршни 1 из цилиндров на суппорте 4 и выньте уплотнительные кольца 3 из цилиндров.

3. Сборку переднего тормоза проводите в последовательности, обратной разборке.

4. Уплотнительные кольца, поршни и зеркало цилиндра при сборке смазывайте тормозной жидкостью.

5. После установки восстановите уровень тормозной жидкости и прокачайте систему гидропривода тормозов.
