Снятие и разборка кронштейна маятникового рычага

            0

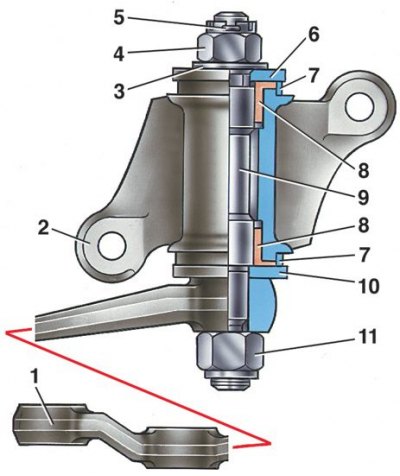

Разрез кронштейна маятникового рычага





1 – маятниковый рычаг; 2 – корпус кронштейна; 3 – шайба; 4 – регулировочная гайка; 5 – шплинт; 6 – верхняя шайба; 7 – уплотнитель; 8 – втулка; 9 – ось рычага; 10 – нижняя шайба; 11 – самоконтрящаяся гайка


1. Для снятия кронштейна маятникового рычага отделите маятниковый рычаг от шаровых пальцев средней и боковой правой тяг, расшплинтовав и отвернув предварительно гайки и вынув съемником А.47052 шаровые пальцы из гнезд рычага.

2. Затем отверните болты крепления кронштейна к лонжерону и снимите кронштейн.

3. Закрепите кронштейн в тисках, расшплинтуйте и отверните гайку 4 (см. рис. Разрез кронштейна маятникового рычага).

4. Затем снимите шайбы 3 и 6 и маятниковый рычаг 1 в сборе с осью 9, шайбой 10 и самоконтрящейся гайкой 11.

5. Снимите уплотнители 7 и выпрессуйте втулки 8.
