Регулировка света фар

            0

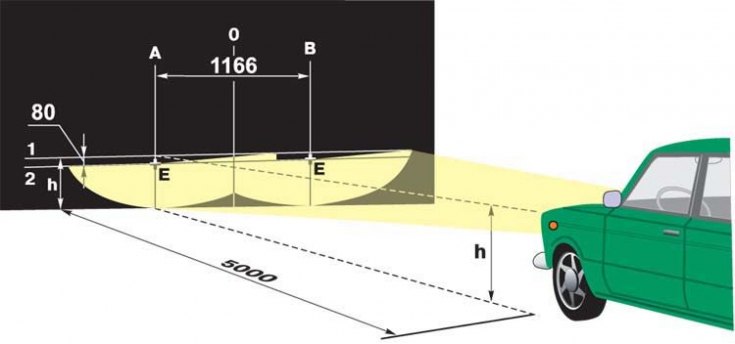

Схема регулировки света фар





Направление световых пучков фар должно быть таким, чтобы дорога перед автомобилем была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света. Регулируются фары вращением винтов 3, 4, которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях.

Удобнее всего регулировать фары с помощью передвижных оптических приборов. Если их нет, то регулировку можно проводить с помощью экрана.

1. Поставьте полностью заправленный и снаряженный автомобиль, с нагрузкой 735 Н (75 кгс) на сиденье водителя, на ровной горизонтальной площадке в 5 м от гладкой стены или какого-либо экрана (щит фанеры размером около 2х1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились пружины подвесок.

2. Начертите на экране (см. рис. Схема регулировки света фар) вертикальные линии: осевую 0 и линии А и В, проходящие через точки, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте h, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 80 cм линию 2 центров световых пятен.


3. Снимите облицовочные ободки фар и включите ближний свет. Последовательно, сначала для правой фары (левая чем-либо закрывается или отсоединяется от жгута проводов), а затем для левой (правая закрыта) отрегулируйте винтами 3 (см. рис. Вид фары без ободка) и 4 световые пучки фар.

4. У правильно отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2 (см. рис. Схема регулировки света фар), а точки пересечения горизонтального и наклонного участков световых пятен – с линиями А и В.

5. Проверьте, включается ли дальний свет.

6. Выключите фары и установите облицовочные ободки.
