Органы управления и контрольные приборы

            0

Подрулевые переключатели





Комбинация приборов





Органы управления

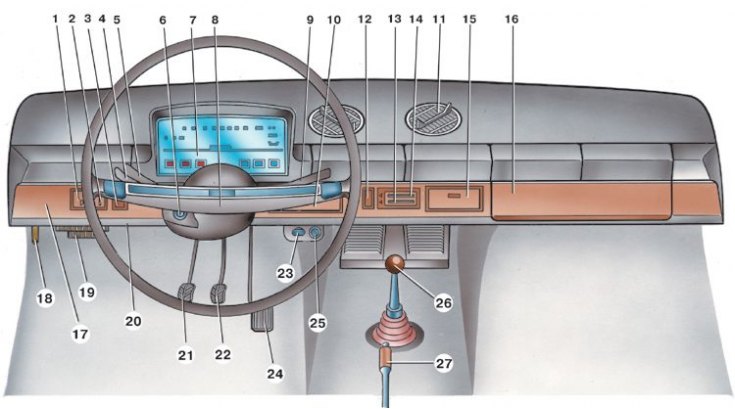

  • 1 – выключатель наружного освещения. Нажатием на нижнее плечо клавиши включаются габаритные огни и фонарь освещения номерного знака, если ключ в выключателе зажигания находится в положении 1 или 3. Наружное освещение отключается при нажатии на верхнее плечо клавиши.
  • 2 – выключатель освещения комбинации приборов. Освещение комбинации приборов включается нажатием на нижнее плечо клавиши при включенном наружном освещении.
  • 3 – резерв.

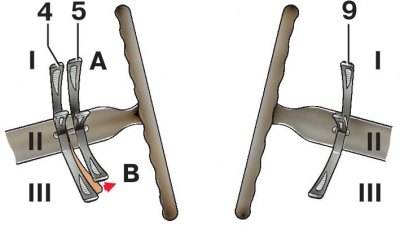

  • 4 – рычаг переключателя света фар (см. рис. Подрулевые переключатели). При включении наружного освещения, если рычаг находится в положении:
    • I – фары выключены;
    • II – включен ближний свет фар;
    • III – включен дальний свет фар. Дальний свет фар можно включить перемещением рычага на себя вдоль рулевой колонки.
  • 5 – рычаг переключателя указателя поворота. При переводе рычага в положение (см. рис. Подрулевые переключатели) А включается указатель правого поворота, в положение В – указатель левого поворота. При выходе автомобиля на прямую после поворота рычаг автоматически возвращается в исходное положение. Эта операция может выполняться и вручную.
  • 6 – выключатель зажигания.
  • 7 – комбинация приборов.
  • 8 – выключатель звуковых сигналов.
  • 9 – рычаг переключателя стеклоочистителя и омывателя. Находится под напряжением, если ключ в выключателе зажигания занимает положения 1 или 3. В положении I (см. рис. Подрулевые переключатели) все выключено, в положении II – стеклоочиститель работает прерывисто, а в положении III – непрерывно. При нажатии рычага на себя, независимо от его положения, включается омыватель ветрового стекла.
  • На автомобиле ВАЗ-2101 включение очистителей ветрового стекла осуществляется переключателем, установленным с левой стороны панели приборов, а его омыв – при нажатии на педаль насоса омывателя, расположенным под рукояткой привода замка капота.
  • 10 – декоративная крышка гнезда радиоприемника.
  • 11 – поворотные дефлекторы. Служат для направления воздушного потока на ветровое стекло или в салон кузова.
  • 12 – трехпозиционный переключатель электровентилятора отопителя. Находится под напряжением, если ключ в выключателе зажигания переведен в положение 1 или 3. При нажатии на верхнее плечо клавиши включается малая скорость электровентилятора, а при нажатии на нижнее плечо – высокая скорость. В среднем положении – электровентилятор отключен.
  • 13 – рычаг управления краном отопителя. Перемещением рычага регулируется подача охлаждающей жидкости от двигателя к радиатору отопителя.
  • 14 – рычаг управления крышкой люка воздухопритока. Перемещением рычага регулируется подача наружного воздуха через радиатор отопителя.
  • 15 – пепельница. Чтобы воспользоваться пепельницей, потяните за выступ на себя. Для ее очистки нажмите на пластину гашения сигарет и извлеките из гнезда.
  • 16 – вещевой ящик. Для доступа к вещевому ящику откиньте крышку вверх. Если при этом ключ в выключателе зажигания находится в положении 1 или 3, то внутренняя часть ящика освещается фонарем.
  • 17 – панель приборов.
  • 18 – рукоятка привода замка капота.
  • 19 – блок плавких предохранителей.
  • 20 – патрон подключения переносной лампы.
  • 21 – педаль сцепления.
  • 22 – педаль тормоза.
  • 23 – рукоятка управления воздушной заслонкой карбюратора. При вытянутой рукоятке воздушная заслонка закрыта, при утопленной – открыта.
  • 24 – педаль акселератора.
  • 25 – прикуриватель. Для пользования нажмите на кнопку патрона, который остается в утопленном положении. Примерно через 15 с патрон автоматически возвращается в исходное положение, готовый к применению. При включении наружного освещения специальная лампа подсвечивает гнездо прикуривателя.
  • 26 – рычаг переключения передач.
  • 27 – рычаг стояночного тормоза. Перемещением рычага вверх приводятся в действие колодки тормозов задних колес и, при включенном зажигании, в комбинации приборов загорается контрольная лампа включения стояночного тормоза. Для возвращения рычага в исходное положение нажмите кнопку в торце рукоятки. При перемещении рычага вниз контрольная лампа гаснет. При необходимости стояночный тормоз можно применять во время движения для притормаживания, либо использовать одновременно с рабочими тормозами.

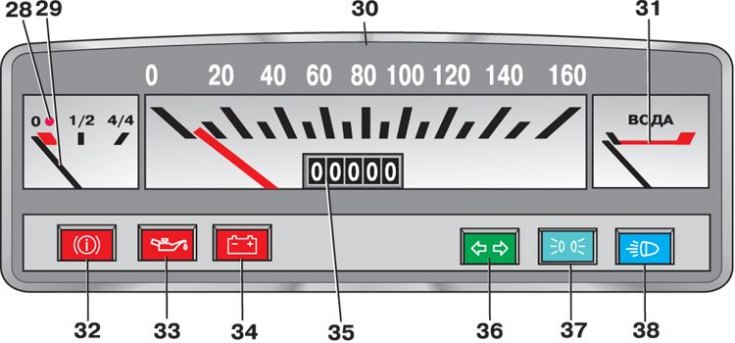

  • 28 – контрольная лампа резерва топлива (cм. рис. Комбинация приборов). Загорается оранжевым светом, если в топливном баке осталось менее 4–6,5 л бензина.
  • 29 – указатель уровня топлива.
  • 30 – спидометр. Красные риски на шкале вблизи чисел 40, 60 и 100 показывают скорости движения автомобиля, которые не рекомендуется превышать при движении, соответственно, на первой, второй и третьей передачах.
  • 31 – указатель температуры жидкости в системе охлаждения двигателя. Переход стрелки в красную зону шкалы указывает на перегрев двигателя. В этом случае проверьте натяжение ремня привода генератора и работу термостата.
  • 32 – контрольная лампа включения стояночного тормоза и сигнализации недостаточного уровня тормозной жидкости в бачке. Если включено зажигание, лампа загорается красным мигающим светом при поднятом вверх рычаге стояночного тормоза. Постоянный свет лампы указывает на то, что уровень тормозной жидкости в бачке опустился ниже допустимого предела из-за расхода жидкости или вследствие повреждения системы.
  • 33 – контрольная лампа давления масла в системе смазки двигателя. Загорается красным светом при включении зажигания и при работающем двигателе, если давление в системе смазки недостаточное.
  • 34 – контрольная лампа заряда аккумуляторной батареи. Загорается красным светом при включении зажигания и гаснет сразу после пуска двигателя. Если лампа горит при работающем двигателе, то это указывает на слабое натяжение ремня привода генератора или на неисправность самого генератора.
  • 35 – счетчик пройденного пути.
  • 36 – контрольная лампа включения указателей поворота. Загорается зеленым мигающим светом при включении правого или левого поворота.
  • 37 – контрольная лампа включения габаритного света. Загорается зеленым светом при включении наружного освещения.
  • 38 – контрольная лампа включения дальнего света фар. Загорается синим светом при включении дальнего света фар.
