Регулировка зазора между рычагами и кулачками распредвала

            0

1. Зазоры регулируйте на холодном двигателе, предварительно отрегулировав натяжение цепи. После регулировки зазор должен быть 0,14–0,17 мм.

2. Поверните коленчатый вал по часовой стрелке до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников, что будет соответствовать концу такта сжатия в четвертом цилиндре. В этом положении регулируется зазор у выпускного клапана 4-го цилиндра (8-й кулачок) и впускного клапана 3-го цилиндра (6-й кулачок).

3.Ослабьте контргайку регулировочного болта рычага.

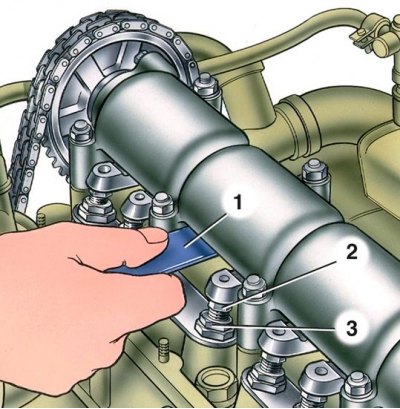

4. Вставьте между рычагом и кулачком распределительного вала плоский щуп А.95111 толщиной 0,15 мм и гаечным ключом завертывайте или отвертывайте болт 2 с последующим затягиванием контргайки 3, пока при затянутой контргайке щуп 1 не будет входить с легким защемлением.

5. После регулировки зазора у выпускного клапана 4-го цилиндра и впускного клапана 3-го цилиндра последовательно поворачивайте коленчатый вал на 180° и регулируйте зазоры, соблюдая очередность, указанную в таблице.

Последовательность регулировки зазоров в клапанном механизме



Угол поворота коленчатого вала
Номер цилиндра, в котором происходит такт сжатия (конец)
Номер регулируемых клапанов (кулачков)
0°
4
8 и 6
180°
2
4 и 7
360°
1
1 и 3
540°
3
5 и 2
