Воздушный фильтр — снятие и установка

            0

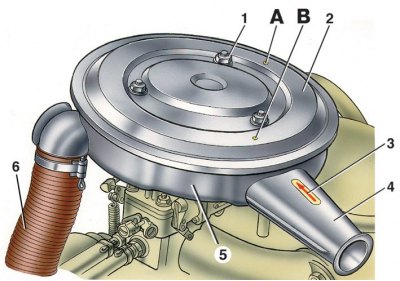

Воздушный фильтр





1 – гайка; 2 – крышка фильтра; 3 – установочная стрелка; 4 – воздухозаборный патрубок для летнего периода; 5 – корпус фильтра; 6 – подводящий шланг теплого воздуха для зимнего периода; А – голубая метка «ЛЕТО»; В – красная метка «ЗИМА»

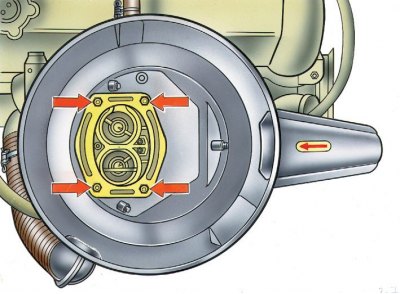

1. Для снятия фильтра отверните гайки 1 (см. рис. Воздушный фильтр), снимите крышку 2, выньте фильтрующий элемент, отверните гайки крепления (указаны стрелками) и снимите корпус фильтра с прокладкой. Затем отсоедините от него шланги.

2. При установке воздушного фильтра необходимо правильно располагать его крышку. Летом ставьте крышку так, чтобы голубая метка А (см. рис. Воздушный фильтр) совпадала с черной стрелкой 3. Зимой поворачивайте крышку так, чтобы против стрелки находилась красная метка В.
