Система выпуска газов

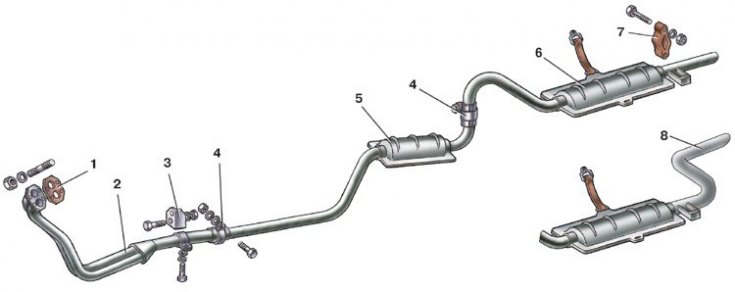

1 – прокладка; 2 – приемная труба глушителей; 3 – кронштейн крепления приемной трубы к коробке передач; 4 – хомуты для соединения труб глушителей; 5 – дополнительный глушитель; 6 – основной глушитель; 7 – подушка крепления выпускной трубы; 8 – выпускная труба глушителя автомобиля ВАЗ-2102
Отработавшие газы отводятся из двигателя от выпускного коллектора через приемную трубу 2 глушителей, затем через дополнительный глушитель 5 и основной глушитель 6.
Между фланцами коллектора и приемной трубы устанавливается уплотнительная прокладка 1. Трубы глушителей соединяются между собой хомутами 4.
Система выпуска подвешена на автомобиле в трех точках.
Приемная труба крепится к кронштейну 3, установленному на задней крышке коробки передач. К полу кузова двумя ремнями крепится основной глушитель и резиновыми подушками 7 – выпускная труба глушителей.
Глушители сварные, вместе с трубами образуют неразборные узлы и при ремонте, в случае выхода из строя, должны заменяться новыми.
