Особенности устройства коробки передач

            0

Коробка передач

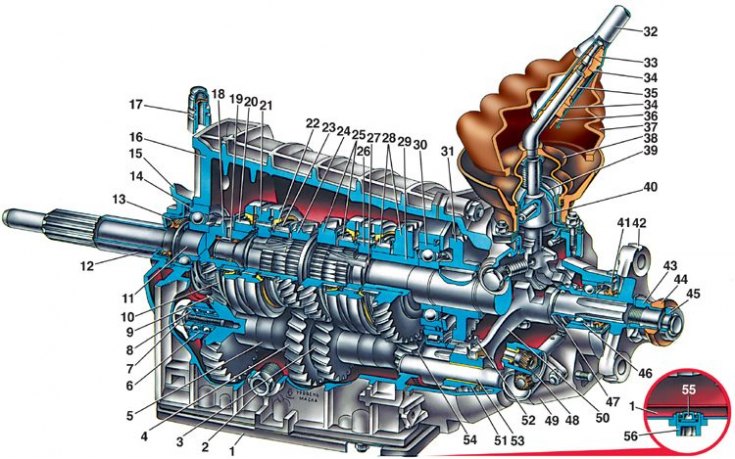

1 – нижняя крышка; 2 – пробка отверстия для проверки уровня масла; 3 – шестерня II передачи промежуточного вала; 4 – шестерня III передачи промежуточного вала; 5 – промежуточный вал (блок шестерен); 6 – передний подшипник промежуточного вала; 7 – болт зажимной шайбы; 8 – зажимная шайба переднего подшипника промежуточного вала; 9 – шестерня постоянного зацепления промежуточного вала; 10 – упорная шайба пружины синхронизатора IV передачи первичного вала; 11 – первичный вал; 12 – передняя крышка; 13 – сальник первичного вала; 14 – задний подшипник первичного вала; 15 – картер сцепления; 16 – картер коробки передач; 17 – сапун; 18 – шестерня постоянного зацепления первичного вала; 19 – игольчатый подшипник переднего конца вторичного вала; 20 – зубчатый венец синхронизатора IV передачи; 21 – скользящая муфта синхронизатора IV и III передач; 22 – блокирующее кольцо синхронизатора III передачи; 23 – пружина синхронизатора III передачи; 24 – шестерня III передачи вторичного вала; 25 – шестерня II передачи вторичного вала; 26 – ступица скользящей муфты синхронизатора I и II передач; 27 – вторичный вал; 28 – шестерня I передачи вторичного вала; 29 – втулка шестерни; 30 – промежуточный подшипник вторичного вала; 31 – шестерня заднего хода вторичного вала; 32 – стержень рычага переключения передач; 33 – упорная подушка; 34 – упругая втулка; 35 – дистанционная втулка; 36 – запорная втулка; 37 – наружный чехол рычага переключения передач; 38 – внутренний чехол рычага переключения передач; 39 – сферическая шайба шаровой опоры рычага; 40 – рычаг переключения передач; 41 – сальник заднего подшипника вторичного вала; 42 – фланец эластичной муфты карданного вала; 43 – гайка заднего конца вторичного вала; 44 – уплотнитель центрирующего кольца эластичной муфты карданного вала; 45 – центрирующее кольцо эластичной муфты карданного вала; 46 – задний подшипник вторичного вала; 47 – ведущая шестерня привода спидометра; 48 – привод спидометра; 49 – задняя крышка коробки передач; 50 – вилка включения заднего хода; 51 – промежуточная шестерня заднего хода; 52 – шестерня заднего хода промежуточного вала; 53 – ось промежуточной шестерни заднего хода; 54 – шестерня I передачи промежуточного вала; 55 – магнит; 56 – магнитная пробка



На автомобиле установлена четырехступенчатая коробка передач с синхронизаторами на всех передачах переднего хода.

Коробка передач состоит из первичного 11, вторичного 27 и промежуточного 5 валов, картера 16 и механизма переключения передач.

Первичный вал 11 изготовлен как одно целое с шестерней 18 постоянного зацепления. Он вращается на двух шариковых подшипниках, передний запрессован в гнездо торца коленчатого вала, задний подшипник 14 помещен в картере коробки передач и уплотняется сальником 13.

Вторичный вал 27 установлен в трех подшипниках. Передний игольчатый подшипник 19 установлен в расточке первичного вала, средний подшипник 30 – шариковый, запрессован в гнездо картера 16 коробки передач, задний подшипник 46, размещенный в гнезде задней крышки 49, уплотняется сальником 41. На вторичном валу свободно расположены шестерня 28 первой передачи, шестерня 25 второй передачи, шестерня 24 третьей передачи; они находятся в постоянном зацеплении с одноименными шестернями промежуточного вала.

На переднем конце вторичного вала имеются три шлица, на которых расположена ступица скользящей муфты 21 синхронизатора III и IV передач. Ступица 26 скользящей муфты синхронизатора I и II передач связана с валом аналогично. Шестерня 31 заднего хода крепится на валу шпонкой. На задней шейке вала размещена ведущая шестерня 47 привода спидометра. Фланец 42 эластичной муфты карданного вала насажен на шлицы вала и фиксируется гайкой 43.

Промежуточный вал 5 изготовлен как одно целое с блоком шестерен и опирается на два подшипника; передний подшипник 6 – шариковый, фиксируется на валу шайбой 8 и болтом 7, задний подшипник – роликовый, цилиндрический. На шлицах вала расположена шестерня 52 заднего хода.


Промежуточная шестерня 51 заднего хода свободно вращается на оси 53, запрессованной в отверстиях картера коробки передач и его задней крышки 49.

Синхронизаторы всех передач имеют одинаковую конструкцию. Каждый из них состоит из ступицы 26, муфты 21, блокирующих колец 22 и пружин 23. Ступица жестко связана с вторичным валом. На внешних шлицах ступицы расположена скользящая муфта. Блокирующее кольцо своим внутренним венцом соединяется с венцом синхронизатора шестерни какой-либо передачи переднего хода и постоянно поджимается в сторону скользящей муфты.

Переключение передач осуществляется при помощи механического привода, состоящего из трех штоков 16, 17, 18 (см. рис. Привод переключения передач), на которых закреплены вилки 14, 15, 1, входящие в выточки скользящих муфт синхронизаторов передач переднего хода. А вилка 1 входит в кольцевую выточку промежуточной шестерни заднего хода. В нейтральном и включенном положении штоки удерживаются шариковыми фиксаторами 23, а одновременное включение двух передач предотвращается замком 19.

Рычаг переключения передач составной, его нижняя часть соединяется с верхней частью через демпферное устройство (поз. 9, 10, 11, 12). Такое соединение позволяет снимать коробку передач с автомобиля без «лишней» разборки. Рычаг переключения передач своей головкой помещается в шаровой опоре 4 и поджимается к ней пружиной 7 через сферическую шайбу 6. Проворачивание рычага предотвращается штифтом, который входит в отверстие шаровой головки рычага и опоры 4.
