Механизм стеклоподъемника передней двери — снятие и установка

            0

Если механизм снимаем не для замены, то во избежание схода троса с направляющих желобков барабана подвязываем проволокой две ветви троса в месте, указанном стрелками.

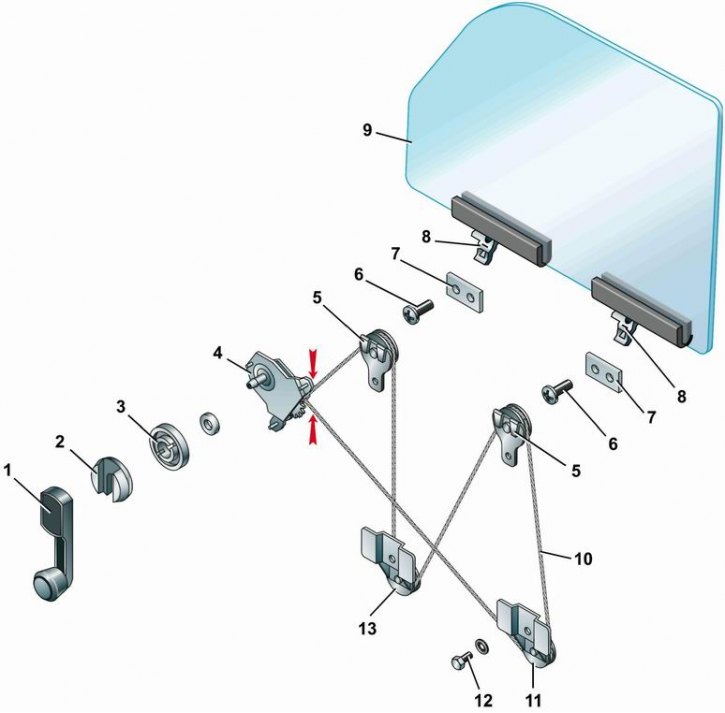

Привод стекла передней двери: 1 - ручка стеклоподъемника; 2 - облицовка с фиксатором; 3 - розетка; 4 - механизм стеклоподъемника; 5 - кронштейн ролика; 6 - винт; 7 - прижимная пластина троса; 8 - кронштейн; 9 - стекло; 10 - трос; 11 - нижний ролик; 12 - болт; 13 - натяжной ролик


Снятие



1. Подготавливаем автомобиль к выполнению операций (см. "Подготовка автомобиля к TO и ремонту").

2. Снимаем прижимные пластины троса и опускаем стекло до упора (см. "Стекло передней двери - снятие и установка").

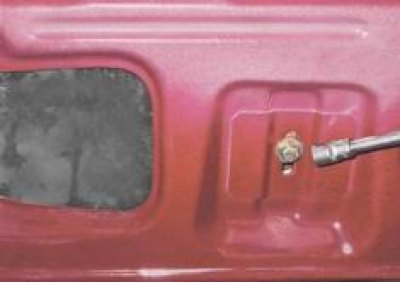

3. Торцовым ключом на 10 мм ослабляем затяжку болта крепления натяжного ролика, сдвигаем его и снимаем трос с ролика.

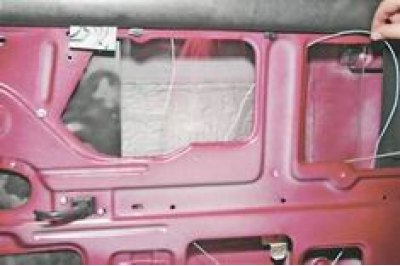

4. Снимаем трос с остальных трех роликов.

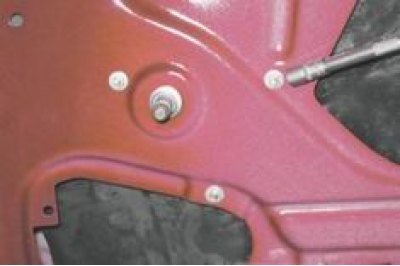

5. Торцовым или накидным ключом на 8 мм отворачиваем три гайки крепления механизма стеклоподъемника.

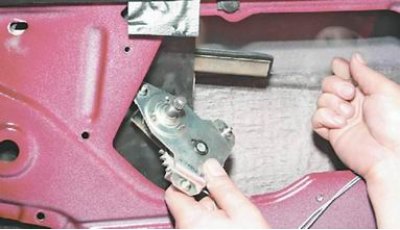

6. Приподняв стекло, вынимаем механизм стеклоподъемника из технологического отверстия во внутренней панели двери.



Установка



1. Смазываем трос пластичной смазкой.

2. Установка механизма стеклоподъемника выполняется в обратной последовательности. Перед регулировкой натяжения троса отвязываем проволоку, фиксирующую трос.

3. Перемещением ролика натягиваем трос и проверяем плавность работы привода.
