Замок и наружная ручка задней двери — снятие и установка

            0

Снятие



1. Подготавливаем автомобиль к выполнению операций (см. "Подготовка автомобиля к TO и ремонту").

2. Снимаем обивку задней двери аналогично снятию передней (см. "Обивка передней двери - снятие и установка").

3. Снимаем защитную пленку двери.

4. Переводим кнопку блокировки двери в нижнее положение.

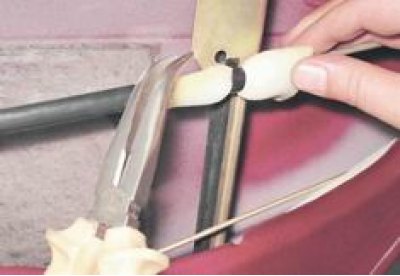

5. Сжав лепестки, извлекаем из отверстия в задней направляющей держатель тяги блокировки замка.

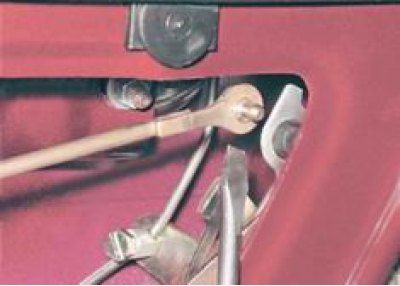

6. Шлицевой отверткой отсоединяем от рычага замка наконечник тяги блокировки.



7. При необходимости снятия привода замка отворачиваем кнопку его блокировки (см. "Стекло передней двери - снятие и установка").

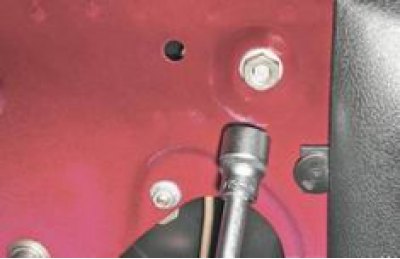

8. Торцовым ключом на 13 мм отворачиваем гайку крепления кронштейна привода.

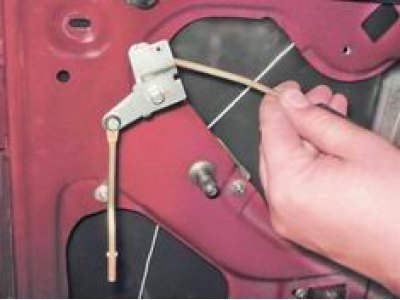

9. Вынимаем привод из технологического отверстия в двери.

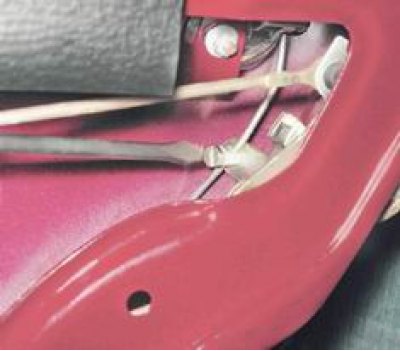

10. Для снятия наружной ручки задней двери шлицевой отверткой ослабляем винт крепления тяги ручки.



11. Торцовым ключом на 8 мм отворачиваем две гайки крепления наружной ручки и снимаем ее вместе с тягой (см. "Замок, личинка и наружная ручка передней двери - снятие и установка").


12. Для снятия замка отсоединяем от его рычагов тяги наружной ручки и блокировки (см. выше п.п. 6, 10).

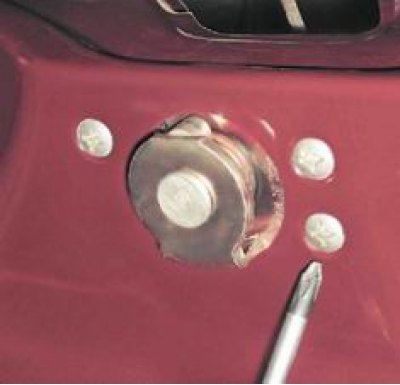

13. Крестовой отверткой отворачиваем три винта крепления замка.

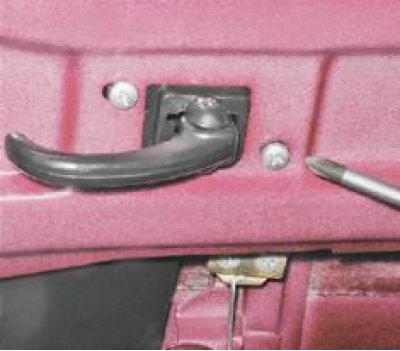

14. Тем же инструментом отворачиваем два винта крепления внутренней ручки двери.

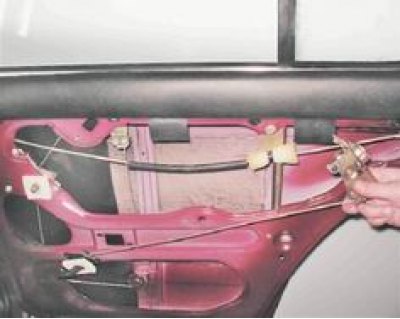

15. Вынимаем замок вместе с тягой и внутренней ручкой из технологического отверстия в двери.



Установка



1. Очищаем от грязи и смазываем трущиеся поверхности аэрозольной или пластичной смазкой.

2. Установка снятых деталей выполняется в обратной последовательности.
