Описание конструкции передней подвески

            0

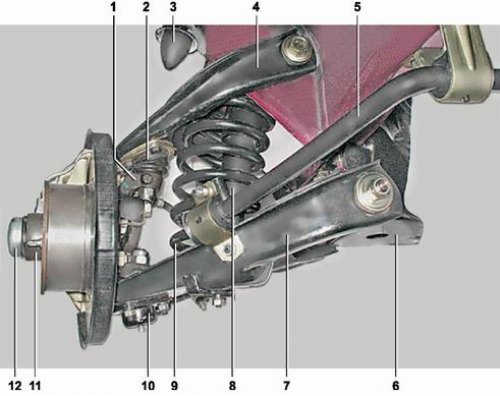

Детали передней подвески: 1 - поворотный кулак (2101-3001014/15); 2 - верхняя шаровая опора (2101-2904192-01); 3 - буфер хода сжатия (2101-2904230); 4 - верхний рычаг (2101-2904100/01); 5 - стабилизатор поперечной устойчивости (2101-2906010); 6 - поперечина передней подвески (2101-2904200); 7 - нижний рычаг (2101-2904020-01/21-01); 8 - амортизатор (2101-2905402-05); 9 - пружина (2101-2902712); 10 - нижняя шаровая опора (2101-2904082); 11 - ступица с подшипниками (2101-3103002); 12 - колпак ступицы (2101-3101065)


Передняя подвеска - независимая на двойных поперечных рычагах.

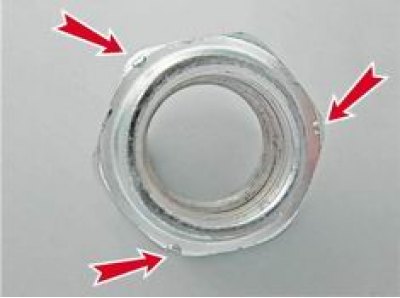

Переднее колесо соединено четырьмя болтами со ступицей, установленной на двух роликовых конических подшипниках. Подшипники установлены в ступице и зафиксированы гайкой. Гайка крепления ступицы правого колеса имеет левую резьбу и маркировку в виде трех точек.



Поворотный кулак с помощью двух сферических шарниров (шаровых опор) связан с нижним и верхним рычагами подвески. Оба рычага штампованные из листовой стали, верхний рычаг шарнирно крепится к кузову, а нижний - к поперечине передней подвески - сварному силовому элементу, прикрепленному к лонжеронам кузова болтами. Шарниры обоих рычагов - резинометаллические (сайлент-блоки), не требующие смазки. Шаровые опоры снабжены пластмассовыми вкладышами и заполнены смазкой.


Упругим элементом подвески служит цилиндрическая пружина, проходящая сквозь вильчатый верхний рычаг. Своим нижним концом она опирается на чашку, приваренную к нижнему рычагу. Верхний конец пружины через изолирующую резиновую прокладку упирается в чашку кузова. Над верхним рычагом на кузове установлен резиновый буфер хода сжатия, в него при максимальных ходах подвески упирается верхний рычаг.

Колебания подвески гасятся гидравлическим телескопическим двухтрубным амортизатором, размещенным внутри пружины. Своим нижним концом (резервуаром) он через резинометаллический шарнир прикреплен к нижнему рычагу. Верхний конец (шток) с помощью двух резиновых подушек соединен с опорным стаканом амортизатора, приваренным к кузову. Ha штоке внутри резервуара амортизатора находится резиновая втулка - буфер отбоя подвески.

Для уменьшения крена автомобиля при повороте нижние рычаги связаны между собой стабилизатором поперечной устойчивости - изогнутым упругим стальным стержнем, прикрепленным к нижним рычагам и кузову через резиновые подушки.

Угол развала передних колес регулируется изменением числа регулировочных шайб, размещенных между осью нижнего рычага и поперечиной. Схождение колес регулируется путем изменения длины боковых рулевых тяг.

Обслуживание передней подвески сводится к контролю состояния ее деталей, регулировке и замене смазки подшипников ступиц колес, а также контролю и регулировке углов установки колес.
