Подушки и штанга стабилизатора поперечной устойчивости — замена

            0

Стабилизатор поперечной устойчивости снимаем при деформации штанги или замене всех резиновых подушек кронштейнов ее крепления. Резиновые подушки обойм крепления штанги стабилизатора к рычагам заменяем, не снимая самой штанги.

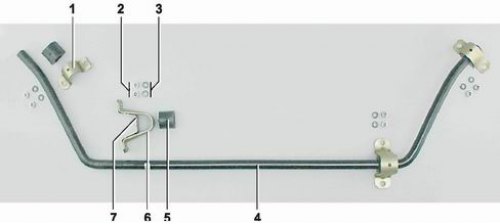

Детали стабилизатора поперечной устойчивости: 1 - обойма подушки (2101-2906048/49); 2 - гайка M8 (16100811); 3 - шайба пружинная (10516670); 4 - стабилизатор (2101-2906010); 5 - подушка штанги стабилизатора (2101-2906040); 6 - кронштейн наружный (2101-2906042); 7 - кронштейн внутренний (2101-2906043)


Снятие



1. Устанавливаем автомобиль на смотровую яму или эстакаду и вывешиваем переднюю часть автомобиля (см. "Подготовка автомобиля к TO и ремонту").

2. Помечаем положение обойм подушек стабилизатора относительно рычагов для правильной установки при сборке.

Внимание! Правая и левая обоймы крепления подушек стабилизатора - невзаимозаменяемые.

Если заменяем только подушки, то помечаем их положение относительно штанги стабилизатора.

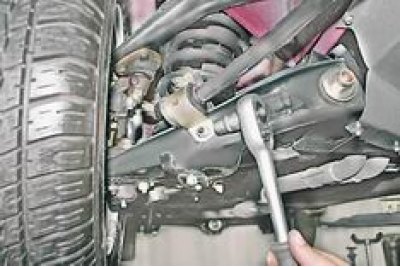

3. Торцовым ключом на 13 мм отворачиваем две гайки крепления обоймы подушки стабилизатора к нижнему рычагу.

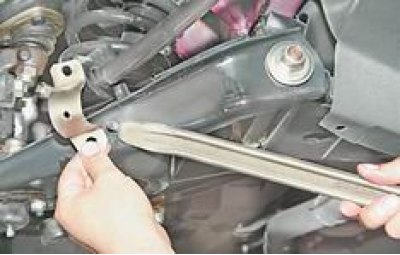

4. Поддевая монтажной лопаткой, снимаем со шпилек рычага обойму подушки.

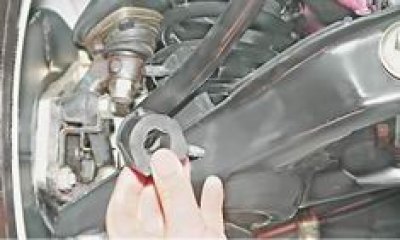

5. Снимаем со стабилизатора подушку. Аналогично снимаем подушку с противоположной стороны стабилизатора.



Для замены стабилизатора или подушек кронштейнов его крепления снимаем грязезащитный щиток (см. "Грязезащитный щиток - снятие и установка").

Внимание! При снятии штанги стабилизатора необходимо, чтобы нагрузка на правую и левую пружины передней подвески была одинаковой. Иначе при снятии закрученная штанга может распрямиться и нанести травму.

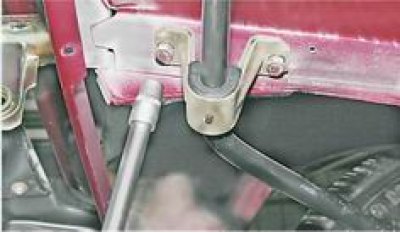

6. Торцовым ключом на 13 мм с удлинителем отворачиваем две гайки крепления кронштейна стабилизатора к лонжерону кузова.


7. Аналогично отворачиваем гайки крепления второго кронштейна и снимаем стабилизатор. Очищаем штангу стабилизатора от грязи.

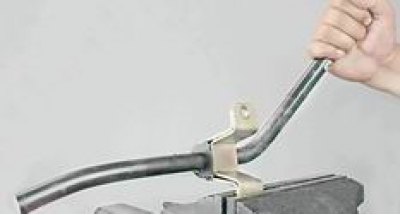

8. Для замены подушки кронштейна стабилизатора зажимаем кронштейн в тисках. Если штанга стабилизатора не требует замены, то помечаем положение подушек кронштейна относительно штанги стабилизатора для облегчения последующей сборки. Смазываем мыльным раствором штангу стабилизатора для облегчения снятия кронштейна с подушкой.

9. Поворачивая штангу стабилизатора в разные стороны, вытягиваем ее из подушки кронштейна.



10. Шлицевой отверткой извлекаем резиновую подушку из кронштейна.

11. Аналогично снимаем подушку второго кронштейна.

Установка



1. Установка стабилизатора поперечной устойчивости выполняется в обратной последовательности.

2. Если штангу стабилизатора не заменяли, то ориентируем подушки стабилизатора по ранее нанесенным меткам.

3. Заворачиваем гайки крепления кронштейнов стабилизатора.

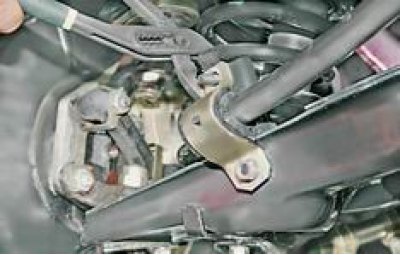

4. Сначала устанавливаем обойму на нижнюю шпильку рычага и заворачиваем гайку на 2-3 оборота. Раздвижными пассатижами поджимаем обойму и наживляем вторую гайку.



5. Убедившись, что выступ подушки находится в отверстии обоймы, окончательно заворачиваем гайки. Аналогично устанавливаем обойму стабилизатора с другой стороны.
