Реле зажигания, реле-прерыватель аварийной сигнализации и указателей поворота — замена

            0

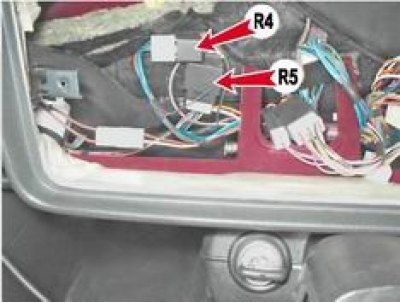

Реле зажигания R4 и реле-прерыватель аварийной сигнализации и указателей поворотов R5 установлены за щитком приборов.



Последовательность выполнения



1. Подготавливаем автомобиль к выполнению операций (см. "Подготовка автомобиля к TO и ремонту").

2. Снимаем щиток приборов (см. с. 210 (212) "Щиток приборов модели 2105 (2107) - снятие и замена ламп").

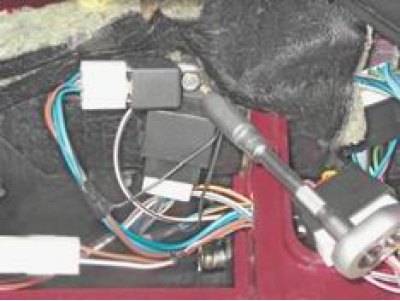

3. Торцовым ключом на 10 мм с удлинителем отворачиваем гайку крепления обоих реле к шпильке перегородки моторного отсека.



4. Снимаем реле зажигания со шпильки и отсоединяем колодку проводов.



5. Сняв со шпильки два наконечника "массовых" проводов, аналогично заменяем реле аварийной сигнализации и указателей поворотов.

Установка



Установка всех снятых деталей выполняется в обратной последовательности.
