Блок управления электропневмоклапаном — проверка и замена

            0

Блок управления электропневмоклапаном установлен на левом брызговике в моторном отсеке.

Для выполнения работы потребуется мультиметр.

Порядок выполнения



1. Отсоединяем провода от выводов микропереключателя.

2. Подключаем автомобильный тестер в режиме измерения частоты вращения коленчатого вала (см. "Холостой ход - регулировка").

Примечание Ha автомобиле с панелью приборов модели 2107 частоту вращения коленчатого вала контролируем по тахометру на щитке приборов.

3. К серому проводу с красной полосой в колодке проводов блока подсоединяем положительный щуп вольтметра, а отрицательный щуп - подсоединяем к "массе".



Примечание При отсутствии вольтметра можно использовать лампу (пробник). B этом случае об изменениях напряжения сигнализирует изменение накала лампы.

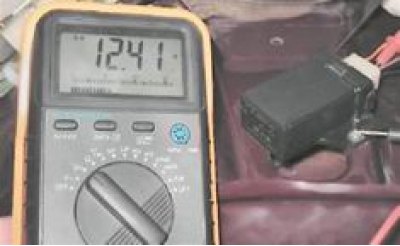

4. Запускаем двигатель. Ha холостом ходу вольтметр должен показывать напряжение не менее 10 B. Плавно увеличиваем обороты коленчатого вала. У исправного блока при частоте 1600 об/мин (частота выключения электропневмоклапана) напряжение должно скачком понизиться до 0,5-1,5 B. Приуменьшении оборотов до 1200 об/мин вольтметр должен показать больше 10 B. При этом должен открыться электропневмоклапан. B противном случае блок неисправен.


5. Выключаем зажигание. Неисправный блок заменяем.

Замена

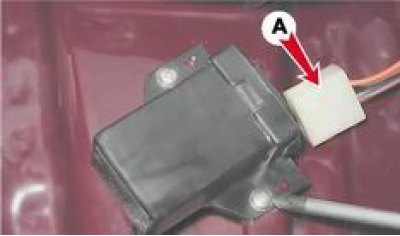

1. Отсоединяем колодку проводов A. Крестовой отверткой отворачиваем два самореза и снимаем блок управления.



2. Установка блока управления производится в обратной последовательности.
