Прокладка впускного трубопровода и выпускного коллектора впрыскового двигателя — замена

            0

Снятие



1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. "Подготовка автомобиля к TO и ремонту").

2. Для удобства проведения работы снимаем аккумуляторную батарею (см. "Аккумуляторная батарея - снятие и установка").

3. Сливаем охлаждающую жидкость (см. "Охлаждающая жидкость - проверка уровня и замена").

4. Снимаем топливную рампу (см. "Топливная рампа - снятие, установка и проверка форсунок").

5. Отворачиваем две гайки и болт крепления щитка стартера и снимаем щиток со шпилек выпускного коллектора (см. "Стартер - снятие и установка").

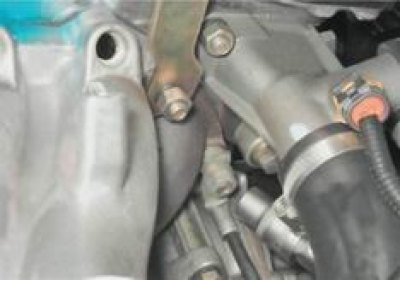

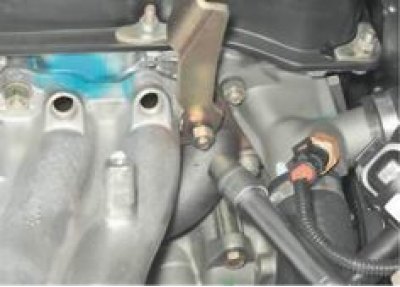

6. Торцовым ключом на 13 мм отворачиваем болты верхнего крепления передней и задней растяжек к впускному трубопроводу.

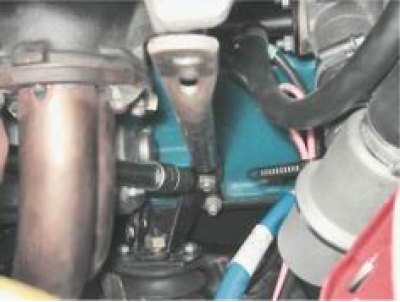

7. Ослабляем затяжку нижней гайки крепления передней растяжки к шпильке кронштейна правой опоры силового агрегата и отводим растяжку в сторону.



8. Ослабляем болт верхнего крепления стартера (см. "Стартер - снятие и установка") и отводим в сторону заднюю растяжку.


9. Торцовым ключом на 13 мм с удлинителем отворачиваем гайку крепления наконечника "массового" провода и отсоединяем его.



10. Тем же инструментом отворачиваем гайку крепления переднего рыма силового агрегата и снимаем рым.

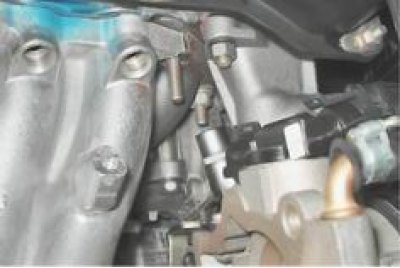

11. Торцовым ключом на 13 мм с глубокой головкой отворачиваем две гайки A совместного крепления впускного трубопровода с выпускным коллектором и две гайки Б крепления впускного трубопровода.

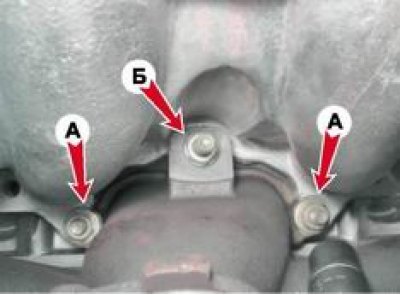

12. Тем же инструментом отворачиваем две гайки A совместного крепления впускного трубопровода с выпускным коллектором и гайку Б крепления выпускного коллектора.




13. Отворачиваем болт крепления хомута приемной трубы к кронштейну на коробке передач и снимаем приемную трубу со шпилек выпускного коллектора (см. "Приемная труба - снятие и установка").

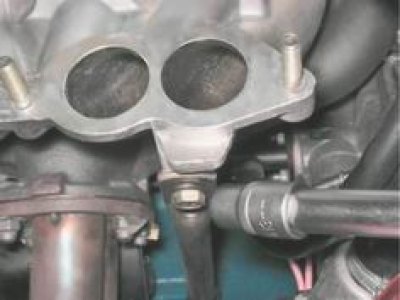

14. Торцовым ключом на 13 мм с глубокой головкой отворачиваем гайку переднего крепления выпускного коллектора.

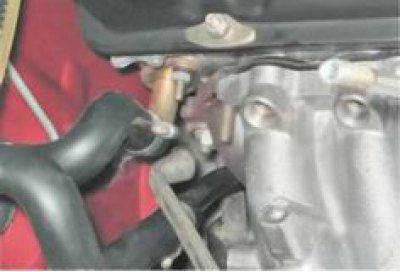

15. Изогнутым ключом на 13 мм или торцовым ключом с шарниром отворачиваем гайку заднего крепления выпускного коллектора.



16. Снимаем со шпилек шайбы. Под гайками совместного крепления впускного трубопровода и выпускного коллектора установлены шайбы увеличенной толщины.

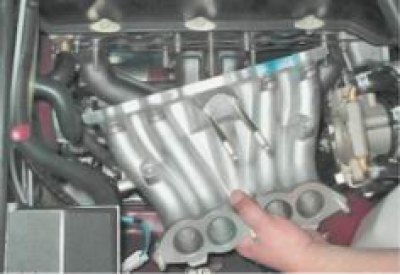

17. Отведя выпускной коллектор от головки блока цилиндров, снимаем впускной трубопровод со шпилек.

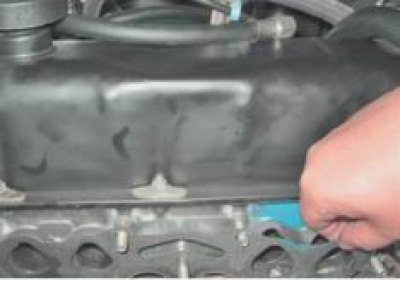

18. Снимаем уплотнительную прокладку впускного трубопровода и выпускного коллектора. Заменяем прокладку новой.



Установка



Устанавливаем детали в обратной последовательности и заливаем охлаждающую жидкость.
