Приемная труба — снятие и установка

            0

Для выполнения работы потребуется новый стяжной хомут с внутренним диаметром - 46 мм.

Снятие



1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. "Подготовка автомобиля к TO и ремонту").

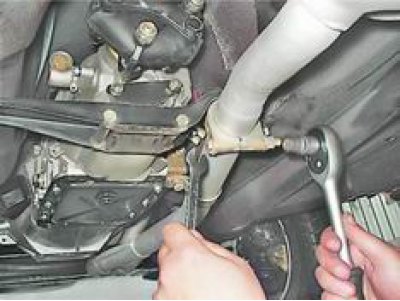

2. Ha автомобиле с карбюраторным двигателем торцовым ключом на 13 мм отворачиваем гайку стяжного хомута, удерживая болт от проворачивания ключом того же размера, и сдвигаем хомут в сторону дополнительного глушителя.

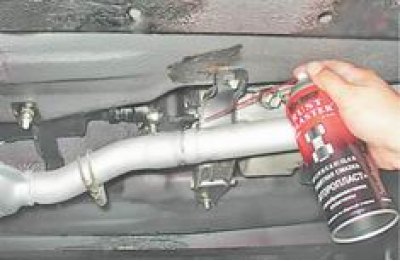

3. Наносим на место соединения приемной трубы и дополнительного глушителя проникающую смазку с преобразователем ржавчины и даем соединению "отмокнуть".

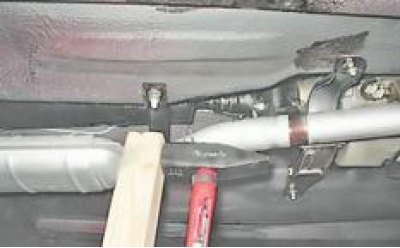

4. Нанося удары молотком через деревянный брусок по торцу переднего дополнительного глушителя, сдвигаем его с приемной трубы.




5. Ha автомобилях с системой впрыска топлива снимаем дополнительный грязезащитный щиток (см. "Грязезащитный щиток - снятие и установка") и датчик концентрации кислорода (см. "Датчик концентрации кислорода - проверка и замена").

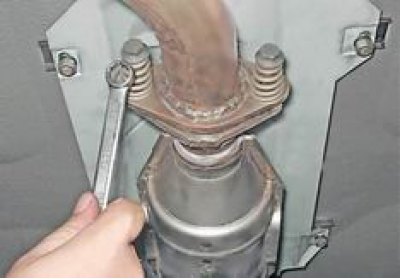

Накидным ключом на 13 мм отворачиваем два болта крепления фланца приемной трубы к фланцу нейтрализатора и разъединяем их.

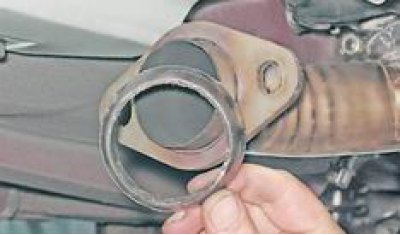

B соединении нейтрализатора и приемной трубы установлено металлографитное уплотнительное кольцо.

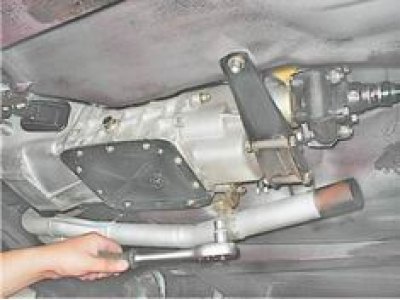

6. Торцовым ключом на 13 мм отворачиваем болт крепления хомута приемной трубы к кронштейну на коробке передач.

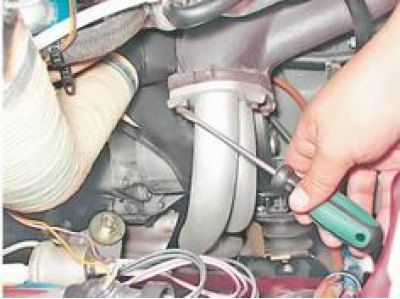

7. Шлицевой отверткой отгибаем края двух стопорных пластин гаек крепления приемной трубы к выпускному коллектору.

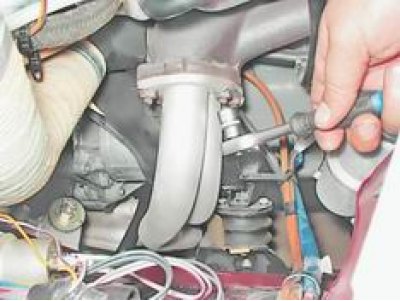

8. Торцовым ключом на 13 мм отворачиваем четыре гайки, снимаем стопорные пластины и фланец приемной трубы со шпилек коллектора.

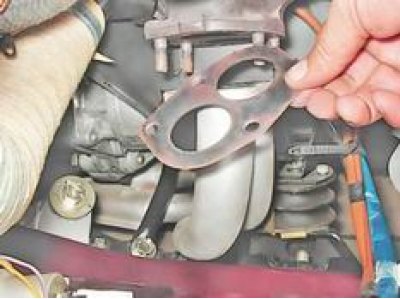

9. Снимаем со шпилек уплотнительную прокладку.




10. Поворачивая приемную трубу, выводим ее вниз в пространстве между картером сцепления и средней рулевой тягой.

Установка



1. Наносим на место соединения приемной трубы с дополнительным глушителем и резьбовые соединения графитную смазку.

2. Уплотнительную прокладку заменяем новой.

3. Ha автомобилях с системой впрыска заменяем металлографитное уплотнительное кольцо.

4. Установка приемной трубы выполняется в обратной последовательности.

Внимание! He забудь те о необходимости контровки гаек крепления трубы к коллектору.
