Электробензонасос c датчиком указателя уровня топлива — снятие и установка

            0

Снятие



1. Сбрасываем давление в системе питания (см. "Сброс давления в системе питания").

2. Отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. "Аккумуляторная батарея - снятие и установка").

3. Снимаем топливный бак (см. "Топливный бак - снятие и установка").

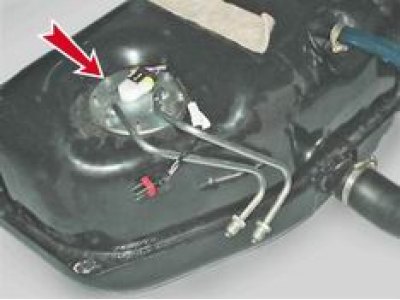

4. Ключом на 7 мм отворачиваем по периметру фланца восемь гаек крепления электробензонасоса к топливному баку.

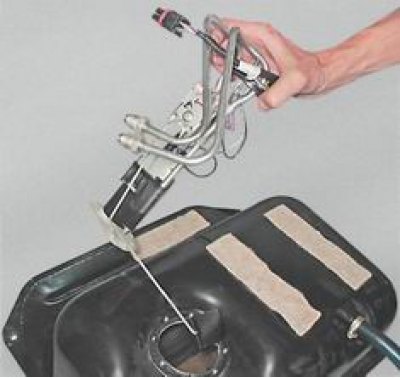

5. Приподнимаем электробензонасос и наклоняя его, выводим из отверстия поплавок датчика указателя уровня топлива.

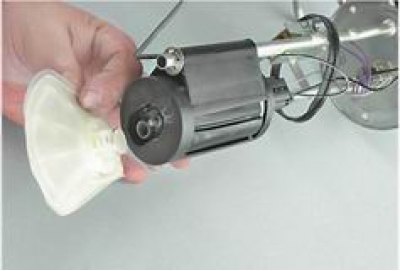

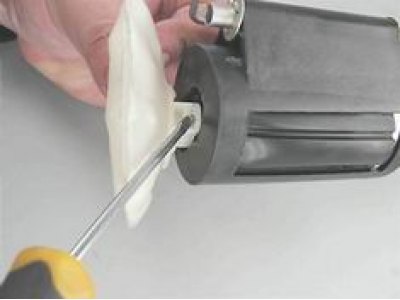

6. Для снятия приемного сетчатого фильтра аккуратно поддеваем его отверткой.



7. Снимаем фильтр с наконечника насоса.




8. Промываем фильтр в ацетоне или подобном растворителе, очищаем жесткой кисточкой и продуваем сжатым воздухом.

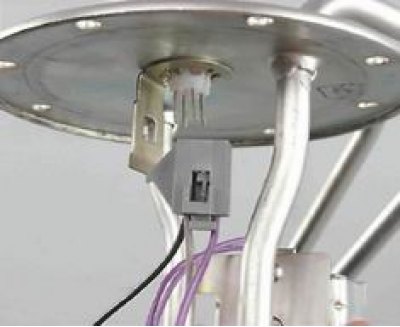

9. Для замены датчика указателя уровня топлива освобождаем отверткой фиксатор колодки проводов датчика и насоса. Отсоединяем колодку.

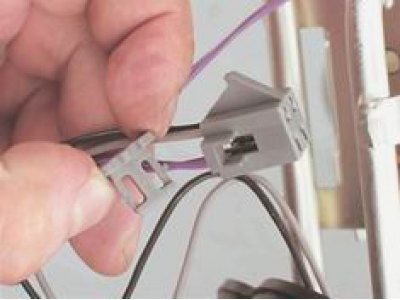

10. Нажав шлицевой отверткой на фиксатор проводов, снимаем его.

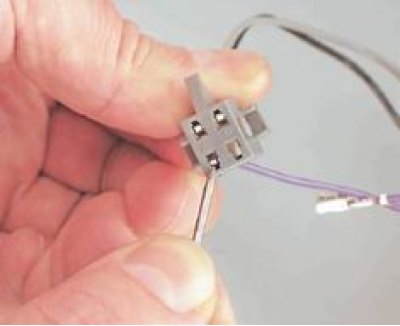

11. Помечаем положение проводов в колодке, чтобы не перепутать их при сборке. Шилом отжимаем наконечники проводов датчика и отсоединяем их от колодки.

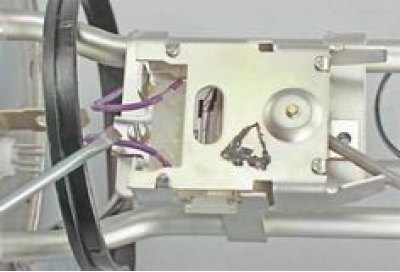

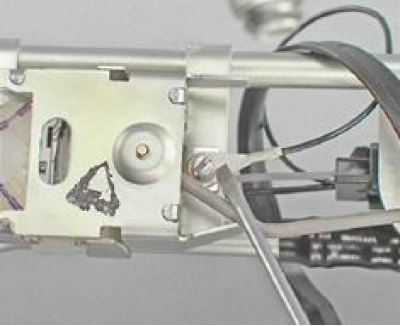

12. Шлицевой отверткой отворачиваем винт крепления "массового" провода насоса и нижнего крепления датчика.



13. Тем же инструментом отворачиваем винт верхнего крепления датчика.

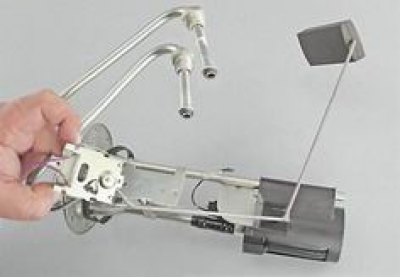

14. Снимаем датчик указателя уровня топлива.



Установка



Установка всех снятых деталей выполняется в обратной последовательности.
