Топливный бак — снятие и установка

            0

Для выполнения работы по снятию бака потребуется помощник.

Снятие



1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. "Подготовка автомобиля к TO и ремонту").

2. Сбрасываем давление в системе питания (см. "Сброс давления в системе питания").

3. Отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. "Аккумуляторная батарея - снятие и установка").

4. Специальным шлангом (см. "Инструменты, приспособления и эксплуатационные материалы") откачиваем через заливную горловину бака топливо.

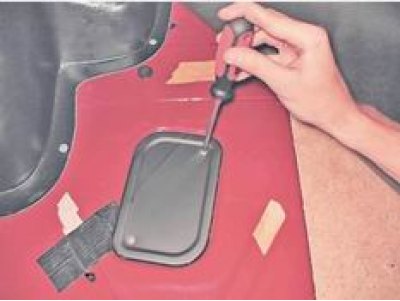

5. Отогнув коврик с левой стороны багажного отделения, крестовой отверткой отворачиваем два самореза крепления крышки лючка и снимаем ее.

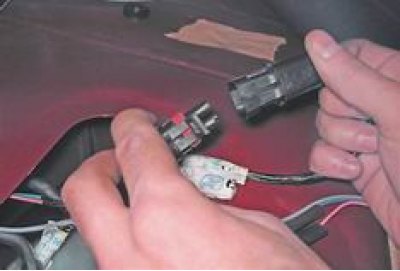

6. Отсоединяем колодку жгута проводов от колодки электробензонасоса.

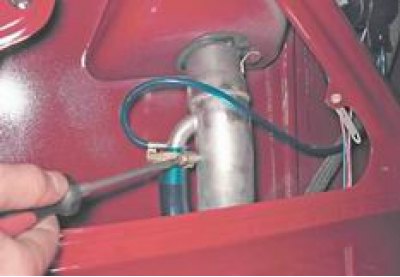

7. Отвернув крестовой отверткой саморез крепления обивки багажного отделения с левой стороны, снимаем обивку (см. "Задний бампер - снятие и установка"). Тем же инструментом ослабляем хомут крепления шланга вентиляции бака и снимаем шланг со штуцера заливной трубы.

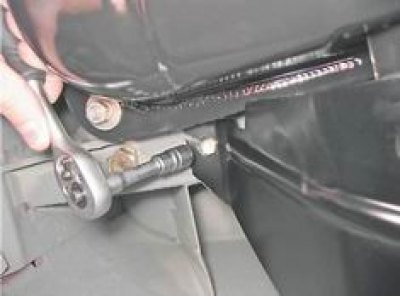

8. Под автомобилем торцовым ключом на 10 мм отворачиваем саморез заднего крепления кожуха патрубка топливного бака к лонжерону.

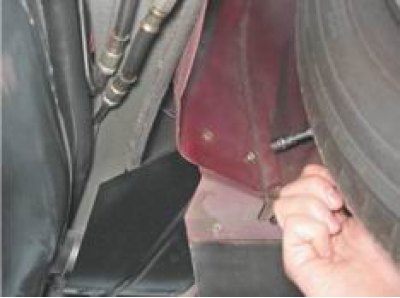

9. Тем же инструментом отворачиваем два болта крепления кожуха к арке заднего колеса.

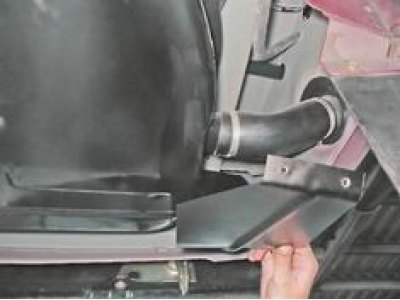

10. Снимаем кожух.

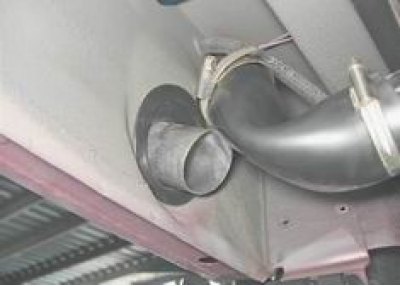

11. Ослабив хомут крепления патрубка бака к заливной трубе, снимаем патрубок.




Внимание! При выполнении следующей операции из шлангов вытечет небольшое количество топлива. Подготовьте емкость для слива топлива. He потеряйте уплотнительные кольца, расположенные в соединениях шлангов и трубок.

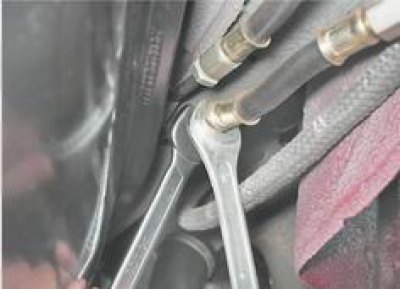

12. Ключом на 17 мм отворачиваем штуцер трубки электробензонасоса, удерживая наконечник шланга ключом того же размера. Наконечники сливной и подводящей трубок уплотнены резиновыми кольцами.

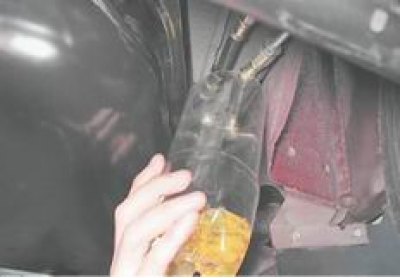

13. Сливаем в подготовленную емкость остатки топлива.



Аналогично разъединяем другой топливопровод и сливаем из него топливо.

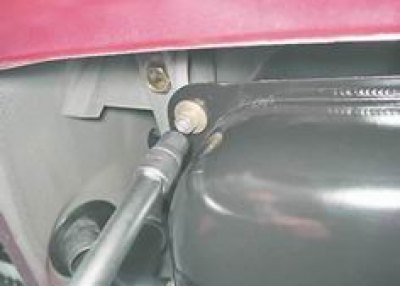

14. Подставив под бак домкрат, торцовым ключом на 13 мм с удлинителем отворачиваем четыре гайки крепления топливного бака.

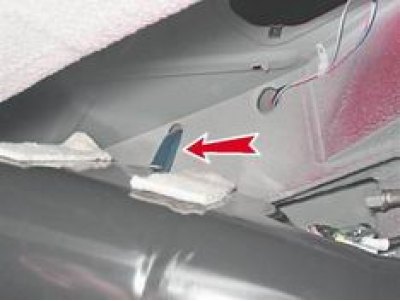

15. Опуская бак, вынимаем вентиляционный шланг из отверстия в лонжероне.



Установка



1. Установка топливного бака выполняется в обратной последовательности.

2. Поднимаем бак домкратом, при этом помощник вытягивает (со стороны багажного отделения) вентиляционный шланг из отверстия в лонжероне.

3. Залив в бак топливо, включаем зажигание для создания давления в системе питания и проверки герметичности соединений.
