Замена ламп

            0

При замене ламп используйте лампы, указанные в приложении 2.

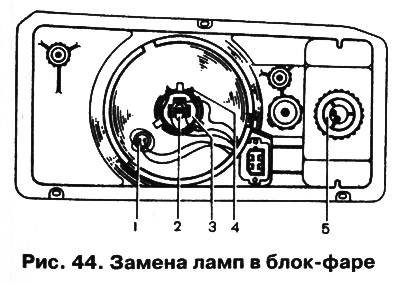

Для замены ламп в фаре поверните кожух против часовой стрелки до упора и снимите его. Снимите колодку 2 (рис. 44), выведите из пазов концы пружинного фиксатора 4, поверните фиксатор в нижнее положение и выньте патрон 3 с лампой фары в сборе.



Лампу стояночного света меняйте, вынув патрон 1 в сборе с лампой. Чтобы заменить лампу указателя поворота, поверните патрон 5 против часовой стрелки и выньте его из гнезда.

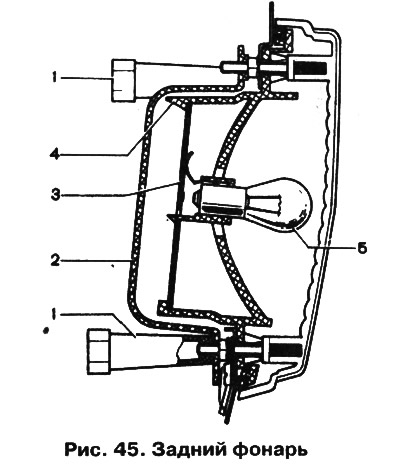

Чтобы заменить лампу в заднем фонаре, со стороны багажного отделения отверните винты 1 (рис. 45) крепления защитного кожуха 2 и снимите его, отожмите фиксатор 4 крепления платы 3 в сборе с лампами 5 и выньте ее. Лампу вынимайте из патрона легким нажатием на нее и поворотом против часовой стрелки.

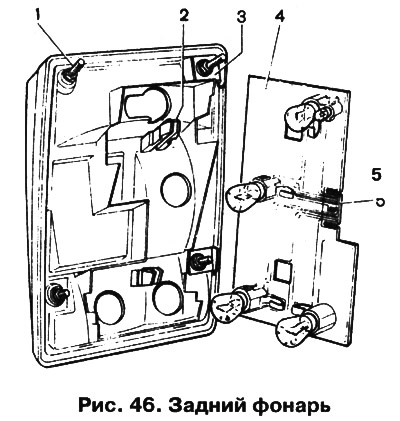

Замену перегоревшей лампы в заднем фонаре автомобиля с кузовом "универсал" проводите в следующем порядке: с внутренней стороны багажного отделения отверните крепежные элементы с винтов 1 (рис. 46), выведите из зацепления с кузовом пружинные скобы 3, снимите фонарь с кузова, отсоедините клеммную колодку с выводов 5, затем сожмите фиксаторы 2 и выньте печатную плату 4 в сборе с лампами.

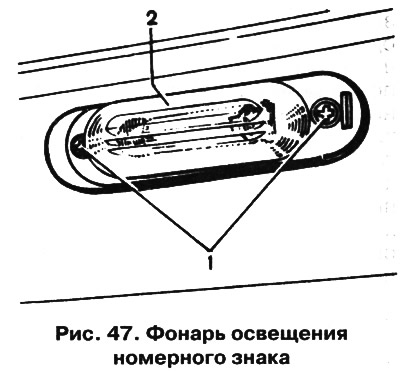

Для замены лампы в фонаре освещения номерного знака отверните винты 1 (рис. 47) крепления фонаря, выньте его из гнезда и снимите рассеиватель 2.



Для замены лампы в плафонах освещения салона, расположенных на центральных стойках и удерживаемых в выемках пружинными упорами, аккуратно потяните плафон на себя и замените лампу (рис. 33).

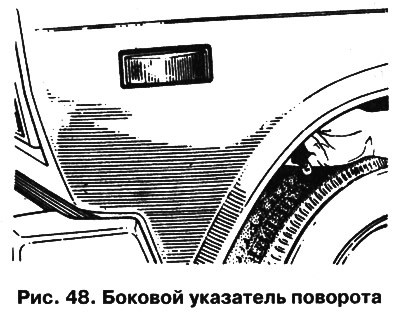

Перегоревшую лампу в боковом указателе поворота (рис. 48) заменяйте после снятия патрона с лампой с внутренней стороны крыла.



Замену перегоревшей лампы в щитке приборов (рис. 19) выполняйте после снятия щитка приборов с панели, для чего снимите заглушки 9 и отверните винты крепления щитка.

Для замены лампы в комбинации приборов (рис. 21) снимите заглушку 31 (рис. 20), отверните винт крепления щитка, снимите рукоятки с рычагов управления отоплением, отверните тросик спидометра, выдвинув правый край щитка, после чего движением вправо на себя выньте щиток в сборе с комбинацией приборов.

Для доступа к лампе в выключателе аварийной сигнализации отверните кнопку выключателя.
