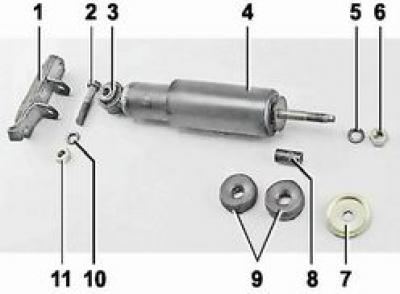

Детали крепления амортизатора передней подвески: 1 - кронштейн амортизатора (2101-2904170); 2 - болт M10x1,25x50 (11343830); 3 - резинометаллический шарнир амортизатора (2101-2905448); 4 - амортизатор (2101-2905402-05); 5 - шайба пружинная (10516870); 6 - гайка M10x1,25 (12164721); 7 - шайба (2101-2905455-01); 8 - втулка (2101-2905542-20); 9 - подушка амортизатора (2101-2905450); 10 - шайба пружинная (10516870); 11 - гайка M10x1,25 (12164721)
Снятие
1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. "Подготовка автомобиля к TO и ремонту").

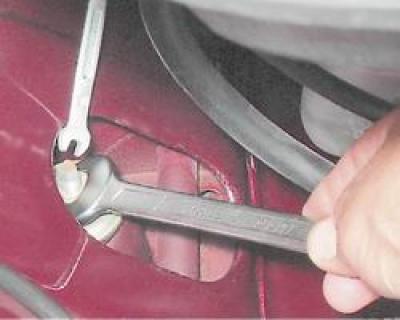

2. Через технологическое отверстие в брызговике ключом на 17 мм отворачиваем гайку верхнего крепления амортизатора, удерживая шток от проворачивания ключом на 6 мм.
3. Снимаем со штока пружинную шайбу, шайбу подушки и верхнюю подушку крепления амортизатора.

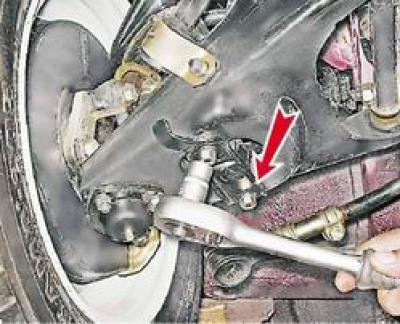

4. Торцовым ключом на 13 мм отворачиваем две гайки крепления кронштейна амортизатора к нижнему рычагу передней подвески.
5. Вынимаем амортизатор вниз через отверстие в рычаге.
6. Снимаем со штока амортизатора нижнюю подушку.

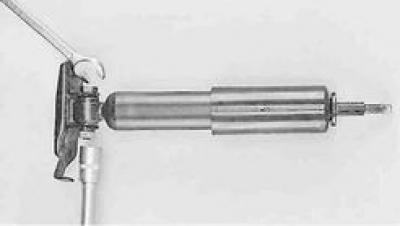

7. Торцовым ключом на 17 мм отворачиваем гайку болта крепления амортизатора к кронштейну, удерживая болт от проворачивания ключом того же размера.
8. Вынув болт, отсоединяем амортизатор от кронштейна.
При износе подушек амортизатора заменяем их.
Установка
1. Установка амортизатора выполняется в обратной последовательности.
2. После установки кронштейна амортизатора на нижний рычаг, надеваем на шток нижнюю подушку и полностью его выдвигаем. Со стороны моторного отсека устанавливаем на шток втулки, шайбы и заворачиваем гайку верхнего крепления амортизатора.
Аналогично заменяем второй амортизатор.
