Техническая характеристика аккумуляторной батареи
Номинальное напряжение батареи, В | 12 |
Номинальная емкость при 20-часовом режиме разряда и температуре электролита +25°С в начале разряда, А·ч | 55 |
Сила тока заряда, А | 5,5 |
Батарея состоит из шести последовательно соединенных аккумуляторов, с напряжением по 2 В. Аккумуляторы размещены в изолированных отсеках корпуса и соединены последовательно. Отсеки корпуса заполнены электролитом и имеют заливные отверстия, закрываемые пробками. По краям корпуса батареи расположены положительный и отрицательный выводы для подсоединения проводов электропроводки автомобиля.

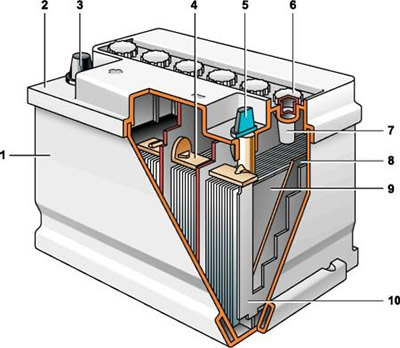

Аккумуляторная батарея: 1 - корпус; 2 - крышка; 3 - положительный вывод; 4 - межэлементное соединение; 5 - отрицательный вывод; 6 - пробка; 7 - заливная горловина; 8 - сепаратор; 9 - положительная пластина; 10 - отрицательная пластина
