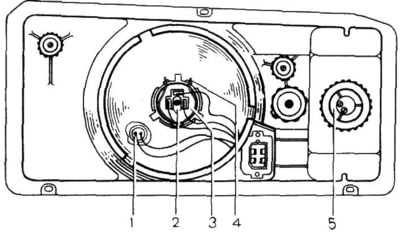

Рис. 66. Замена ламп в блок-фаре:
1 - патрон лампы стояночного света; 2 - колодка; 3 - патрон с лампой фары в сборе; 4 - пружинный фиксатор; 5 - патрон лампы указателя поворота.
Для замены лампы в заднем фонаре отверните с внутренней стороны задней стенки багажника два винта крепления крышки, отожмите в центре фонаря пластмассовые фиксаторы и снимите печатную плату в сборе с лампами.
Для замены ламп в фонарях освещения номерного знака, расположенных в крышке багажника, отверните винты 1 (рис. 67) крепления фонаря, выньте его из гнезда и снимите рассеиватель 2.

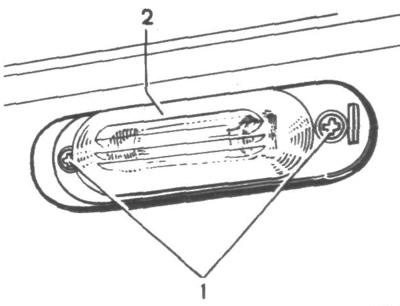

Рис. 67. Фонарь освещения номерного знака:
1 - винты крепления; 2 - рассеиватель.
Если необходимо заменить лампу в плафоне освещения салона, отверткой аккуратно подденьте рассеиватель 1 (рис. 68) со стороны, противоположной выключателю 2, и снимите рассеиватель.

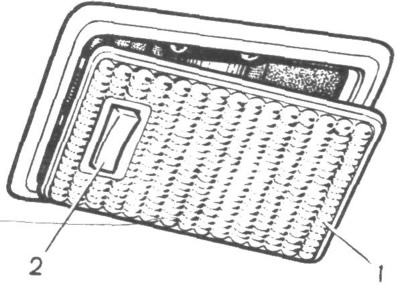

Рис. 68. Плафон освещения салона:
1 - рассеиватель; 2 - выключатель.
Для замены лампы в фонаре сигнализации открытой двери отверните винты 2 (рис. 69) и выньте патрон 3 с лампой.

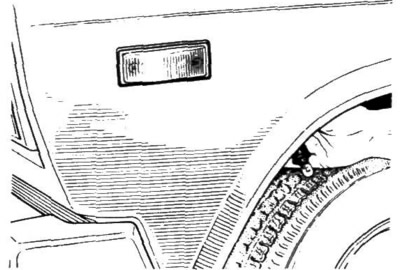

Рис. 69. Боковой указатель поворота.
Перегоревшую лампу в боковом указателе поворота (рис. 70) заменяйте после снятия патрона с лампой с внутренней стороны крыла.

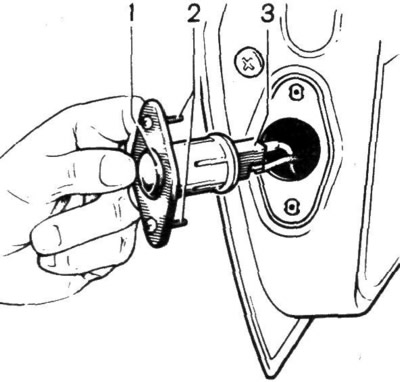

Рис. 70. Фонарь сигнализации открытой двери:
1 - корпус рассеивателя; 2 - винты крепления фонаря; 3 - патрон лампы.
Чтобы заменить лампу в выключателе обогрева заднего стекла, извлеките, поддев за буртик, рамку с выключателем, отсоедините колодку и, нажав на фиксаторы, выньте выключатель из рамки. Удерживая выключатель в вертикальном положении во избежание выпадания контактов, снимите клавишу.
Для доступа к лампе в выключателе аварийной сигнализации отверните кнопку выключателя.
В случае замены лампы а прикуривателе выньте вставку 32 (рис. 4) и снимите защитный кожух лампы с корпуса прикуривателя.
Для замены лампы в комбинации приборов снимите заглушку 34 (рис. 4), отверните винт крепления щитка, снимите рукоятки с рычагов управления отоплением, отверните тросик спидометра, выдвинув правый край щитка, после чего движением вправо и на себя выньте щиток в сборе с комбинацией приборов.
