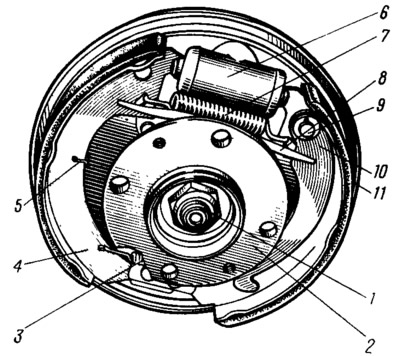

Рис. 85. Тормозной механизм заднего колеса:
1 - гайка крепления ступицы; 2 - ступица колеса; 3 - нижняя стяжная пружина колодок; 4 - тормозная колодка; 5 - направляющая пружина; 6 - колесный цилиндр; 7 - верхняя стяжная пружина; 8 - разжимная планка; 9 - палец рычага привода стояночного тормоза; 10 - рычаг ручного привода колодок; 11 - шит тормозного механизма.

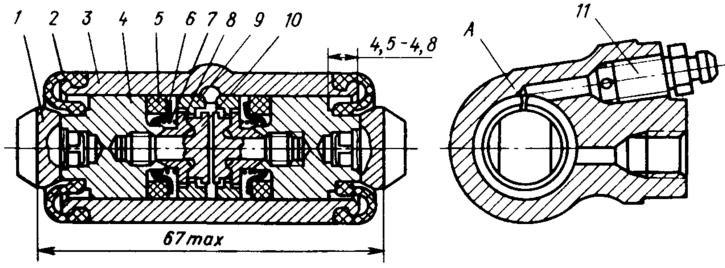

Рис. 86. Колесный цилиндр:
1 - упор колодки; 2 - защитный колпачок; 3 - корпус цилиндра; 4 - поршень; 5 - уплотнитель; 6 - опорная тарелка; 7 - пружина; 8 - сухари; 9 упорное кольцо; 10 - упорный пинт; 11 - штуцер; А - прорезь на упорном кольце.
Устройство автоматического регулирования зазора расположено в колесном цилиндре. Его основным элементом является разрезное упорное кольцо 9 (см. рис. 86), установленное на поршне 4 между буртиком упорного винта 10 и двумя сухарями 8 с зазором 1,25...1,65 мм. Упорные кольца установлены в цилиндр с натягом, обеспечивающим усилие сдвига кольца по зеркалу цилиндра не менее 35 кгс, что превышает усилие на поршне от стяжных пружин 3 и 7 (см. рис. 85) тормозных колодок. При износе накладок зазор 1,25...1,65 мм устраняется полностью, буртик на упорном винте 10 (см. рис. 86) прижимается к буртику кольца 9, вследствие чего упорное кольцо сдвигается вслед за поршнем на величину износа. С прекращением торможения поршни усилием стяжных пружин сдвигаются до упора сухарей в буртик упорного кольца. Таким образом поддерживается оптимальный зазор между колодками и барабаном.
