На автомобиле ВАЗ 2111 с кузовом универсал фонари освещения номерного знака установлены под декоративной накладкой двери багажника.
Снятие и установка фонарей освещения номерного знака, а также замена их ламп выполняются одинаково на автомобилях с любым типом кузова.
Работа по замене ламп фонаря показана на автомобиле ВАЗ 2112 с кузовом хэтчбек.
Снятие
1. Подготавливаем автомобиль к выполнению ремонтных работ.
2. Выключаем наружное освещение.

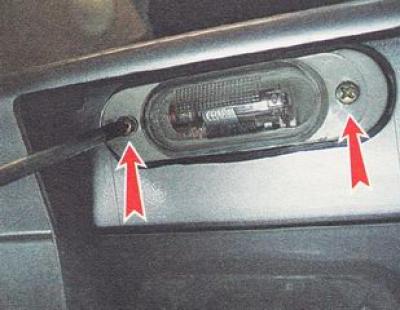

3. Крестовой отверткой снизу отворачиваем два самореза крепления фонаря.

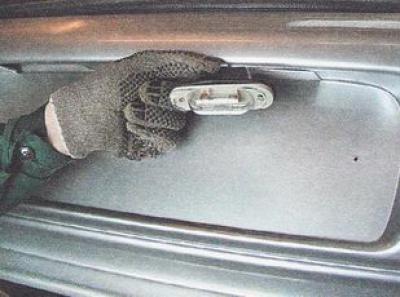

4. Извлекаем фонарь из отверстия бампера вместе с резиновым защитным чехлом.
Примечание. Для замены лампы две следующие процедуры можно не выполнять.

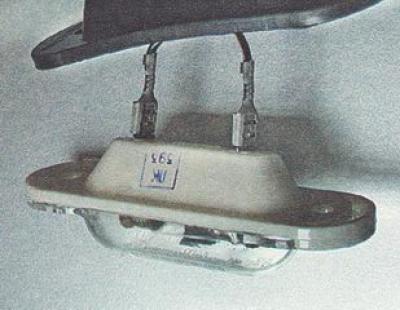

5. Снимаем защитный резиновый чехол с фонаря и отсоединяем наконечники двух проводов от выводов фонаря.
6. Снимаем фонарь с автомобиля.

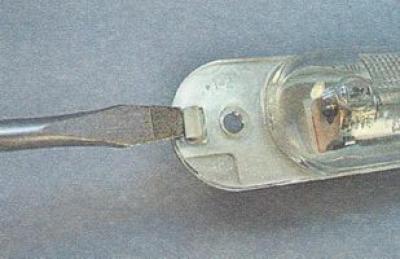

7. Шлицевой отверткой отжимаем фиксатор рассеивателя фонаря и снимаем рассеиватель.
8. Извлекаем неисправную лампу из пружинных контактов.
Установка
Собираем фонарь освещения номерного знака и устанавливаем его на автомобиль в обратной последовательности.
