Предупреждение! Датчик установлен рядом с каталитическим нейтрализатором, который при работе двигателя разогревается до высокой температуры. Во избежание ожогов датчик концентрации кислорода проверяем и снимаем после остывания двигателя до безопасной температуры. Перед выполнением работы ознакомьтесь с мерами предосторожности при ремонте системы управления двигателем (см. "Меры предосторожности при ремонте системы управления двигателем").
Для выполнения работы потребуются:
- мультиметр (в режиме вольтметра);
- смотровая яма или эстакада (для двигателей 2111 и 2112).
Проверка
1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к техническому обслуживанию и ремонту"). Автомобили с двигателями 2111 и 2112 устанавливаем на смотровую яму или эстакаду (см. "Подготовка автомобиля к техническому обслуживанию и ремонту").
2. Отсоединяем колодку жгута проводов от колодки датчика концентрации кислорода.
3. Подсоединяем "минусовый" щуп вольтметра к "массе" двигателя. Включив зажигание, проверяем напряжение питания нагревательного элемента на выводе В (обозначение выводов нанесено на колодке жгута проводов).
Замечание. Напряжение на выводе должно быть не меньше 12 В. Если напряжение не поступает на колодку или оно меньше 12В, значит, разряжена аккумуляторная батарея, неисправна цепь питания или неисправен ЭБУ.
4. Подсоединив "минусовый" щуп вольтметра к выводу С, измеряем напряжение между выводами А и С.
Замечание. Напряжение на выводах должно быть 0,45 В. Если напряжение не поступает на колодку или оно отличается более чем на 0,02 В, значит, неисправна цепь питания или неисправен ЭБУ.
Снятие
1. Освобождаем держатель провода датчика концентрации кислорода.
2. Ключом на 22 мм:
- на двигателях 21114 и 21124 выворачиваем датчик из выпускного коллектора и снимаем датчик (показано со снятым впускным трубопроводом);

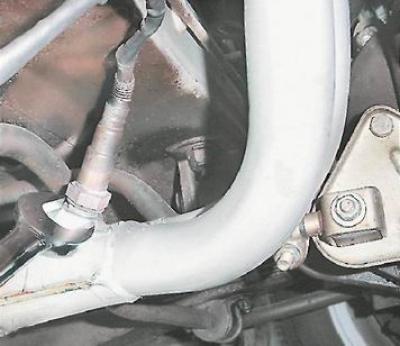

- на двигателях 2111 и 2112 выворачиваем датчик из приемной трубы и снимаем его.
Совет. Убедиться в неисправности датчика можно, заменив его заведомо исправным.
Установка
Устанавливаем датчик в обратной последовательности.
