Замечание: При поиске неисправной лампы учитывайте, что щиток перевернут. Расположение ламп с лицевой стороны щитка приборов показано в главе "Органы управления и контрольно-измерительные приборы".
Расположение ламп и выводов на щитке приборов: 1, 5, 7, 8, 12, 15 и 20 - лампы подсветки; 2 - выводы для подсоединения красной колодки жгута проводов; 3 - контрольная лампа включения указателей правого поворота; 4 - контрольная лампа включения указателей левого поворота; 6 - выводы для подсоединения белой колодки жгута проводов; 9 - контрольная лампа аварийного давления масла; 10 - контрольная лампа включения стояночного тормоза; 11 - контрольная лампа заряда аккумуляторной батареи; 13 - контрольная лампа включения аварийной сигнализации; 14 - контрольная лампа неисправности системы управления двигателем; 16 - контрольная лампа включения дальнего света фар; 17 - контрольная лампа недостаточного уровня тормозной жидкости; 18 - контрольная лампа включения наружного освещения; 19 - контрольная лампа резерва топлива
Последовательность выполнения
1. Снимаем щиток приборов (колодки жгутов проводов можно не отсоединять) (см. выше, "Щиток приборов - снятие и установка").

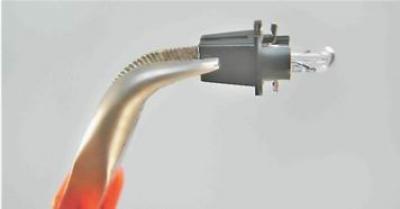

2. Поворачиваем выступающую часть патрона неисправной лампы против часовой стрелки и вынимаем его вместе с лампой из щитка приборов.
3. Заменяем неисправную лампу.
4. Устанавливаем новую лампу и щиток приборов в обратной последовательности.
