Предусмотрены три режима работы очистителя: 1-й и 2-й режимы — постоянные (но с различными скоростями движения щеток), 3-й режим — с прерывистым движением щеток.
Электродвигатель очистителя — с возбуждением от постоянных магнитов, трехщеточный, с двумя скоростями вращения. Для защиты электродвигателя от перегрузок во время примерзания щеток к стеклу, при большом сопротивлении их движению или заедании механизма очистителя предназначен термобиметаллический предохранитель многоразового действия, установленный на кронштейне привода очистителя.
Прерывистый режим работы очистителя обеспечен электронным реле типа 525.3747, установленным в монтажном блоке.

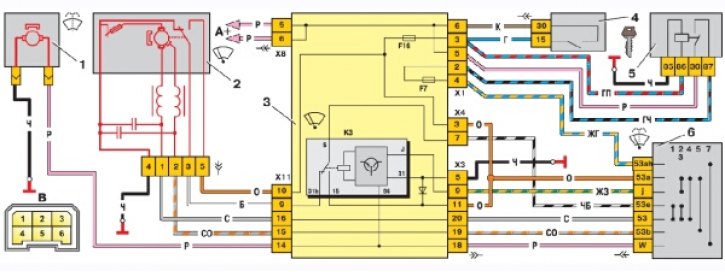

Схема включения очистителя и омывателя ветрового стекла: 1 – электродвигатель омывателя ветрового стекла; 2 – электродвигатель очистителя ветрового стекла; 3 – монтажный блок; 4 – выключатель зажигания; 5 – реле разгрузки выключателя зажигания; 6 – переключатель очистителя и омывателя ветрового стекла; КЗ – реле очистителя ветрового стекла; А – к источнику питания; В – порядок условной нумерации штекеров в колодке электродвигателя очистителя.

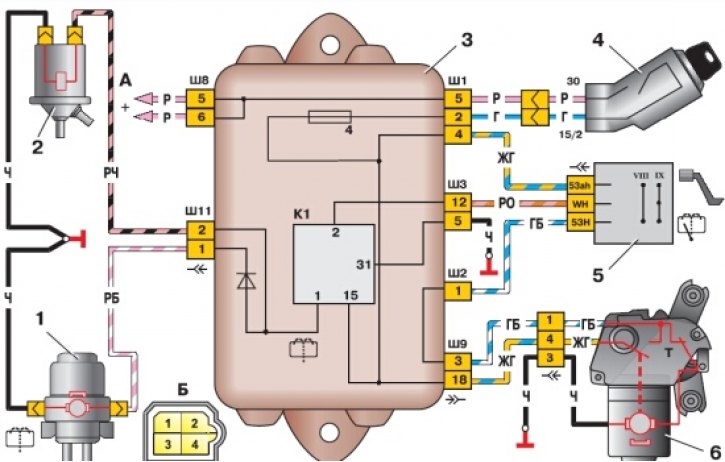

На дверь задка устанавливают очиститель вместе с электромагнитными клапанами омывателя. Схема включения очистителя стекла двери задка:
1 – электродвигатель насоса омывателя; 2 – электромагнитный клапан включения омывателя заднего стекла; 3 – монтажный блок; 4 – выключатель зажигания; 5 – переключатель очистителей и омывателя стекол; 6 – очиститель заднего стекла; А – к выводу «30» генератора; Б – порядок условной нумерации штекеров в колодке очистителя заднего стекла.
Очиститель стекла двери задка состоит из моторедуктора, рычага и щетки. Укладка рычага со щеткой правая по ходу движения автомобиля. В моторедукторе очистителя установлен термобиметаллический предохранитель для защиты от перегрузок.
Очиститель включается правым подрулевым переключателем. При нажатии на переключатель подается напряжение к электродвигателю насоса омывателя и к электромагнитному клапану омывателя стекла двери задка.
Полезный совет. Со временем вставки щеток стеклоочистителя теряют эластичность из-за старения резины, поэтому щетки прилегают к стеклу неплотно, оставляя при работе неочищенные участки.
Временно, до приобретения новых щеток, можно попробовать восстановить работоспособность старых. Опустите их на минуту в чистый бензин, а затем тщательно промойте водой с мылом.
Зачастую после этого щетки опять становятся как новые.
