Замок зажигания оборудован противоугонным запорным устройством, блокировкой повторного включения стартера при работающем двигателе и подсветкой гнезда замка.
Запорный стержень противоугонного устройства выдвигается, если вынуть ключ из замка (ключ вынимается только в положении «0»). При повороте ключа из положения «0» в положение «I» запорный стержень убирается внутрь замка, контакты «30» и «15» выключателя зажигания замыкаются.
При повороте ключа в положение «II» напряжение подается и на реле стартера. Из этого положения ключ автоматически под действием пружины возвращается в положение «I». Повторно повернуть ключ в положение «II» можно, только предварительно повернув его в положение «0».

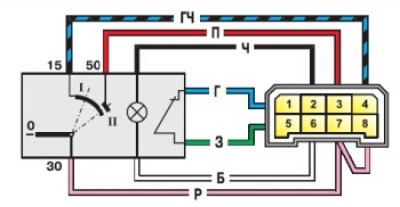

Схема соединений выключателя зажигания (при вставленном ключе):
Цепи, которые замыкаются при различных положениях ключа, приведены в таблице ниже. Схема соединений выключателя (замка) зажигания приведена на верхнем рисунке.
Положение ключа | Контакты под напряжением | Включаемые цепи |
0 (выключено) | 30 | — |
I (зажигание) | 30-15 | Система зажигания, возбуждение генератора, фары, сигнализация поворота, контрольные приборы, очистители и омыватели ветрового стекла, электродвигатель вентилятора отопителя, обогрев заднего стекла, прикуриватель |
II (стартер) | 30-15 30-50 |
См. положение «I» стартер |
