Выверните винты крепления подлокотника, предварительно вынув декоративную пластмассовую заглушку 2 (рис. 8-13) верхнего винта, и снимите подлокотник.

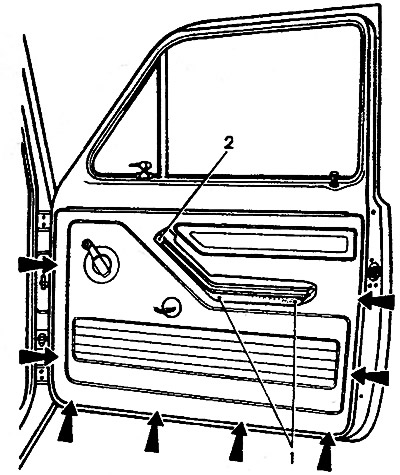

Рис. 8-13. Внутренний вид передней двери: 1 - нижние винты крепления подлокотника; 2 - заглушка верхнего винта крепления подлокотника. Стрелками показано расположение держателей обивки двери
Отожмите розетку 20 (рис. 8-14), выньте с помощью приспособления 2 А.78034 стопорную пружину 1 и снимите ручку 22 стеклоподъемника.
Рис. 8-14. Привод опускного стекла: 1 - стопорная пружина; 2 - приспособление А.78034 для снятия стопорной пружины; 3 - механизм стеклоподъемника; 4 - трос; 5 - верхний ролик; 6 - опускное стекло; 7 - обойма опускного стекла: 8 - держатель троса; 9 - муфта троса; 10 - кронштейн обоймы стекла; 11 - нижний ролик; 12 - натяжной ролик 13 - корпус механизма стеклоподъемника, 14 - барабан с ведомой шестерней; 15 - ведущая шестерня: 16 - опора ведущего валика; 17 - пружина тормоза; 18 - поводок пружинного тормоза; 19 - крышка корпуса; 20 - розетка; 21 - ведущий валик; 22 - ручка стеклоподъемника
Примечание. С 1990 года устанавливаются ручки стеклоподъемников с автомобиля ВАЗ-2105. Для снятия ручки стеклоподъемника необходимо сдвинуть облицовку ручки до выхода ее из проточки валика.
Поддев отверткой облицовку внутренней ручки привода замка, снимите облицовку.
Преодолевая сопротивление пружинных пластмассовых держателей (на рис. 8-13) отмечены стрелками, снимите обивку двери.
При верхнем положении опускного стекла выверните винты крепления и снимите передний и задний направляющие желобки опускного стекла.
Опустите стекло вниз, ослабьте гайку натяжного ролика стеклоподъемника, отсоедините трос от обоймы опускного стекла, снимите трос с роликов и выньте стекло через нижний проем двери. Обверните гайки крепления и снимите механизм стеклоподъемника.
Снимите уплотнитель опускного стекла и поворотное стекло в сборе, вывернув винты крепления.
Отверните кнопку 6 (рис 8-15) блокировки замка, выверните винты крепления кронштейна 4 внутренней ручки 1 привода замка, выверните винты 3 (рис. 8-16) крепления корпуса замка и снимите замок с тягами, предварительно отсоединив тягу 20 (см. рис. 8-15) от поводка выключателя замка.
Рис. 8-15. Замок левой передней двери: 1 - внутренняя ручка привода самка, 2 - облицовка внутренней ручки; 3 - ось; 4 - кронштейн внутренней ручки; 5 - тяга внутренней ручки; 6 - кнопка блокировки замка; 7 - тяга кнопки блокировки; 8 - рычаг. внутреннего привода замка; 9 - корпус замка; 10 - пружина сухаря; 11 - сухарь фиксатора замка; 12 - ротор; 13 - опора центрального валика; 14 - корпус фиксатора; 15 - рычаг наружного привода; 16 - пружина рычага наружного привода; 17 - храповик 18 - пружина храповика; 19 - валик выключения замка; 20 - тяга выключения замка; 21 - рычаг блокировки замка

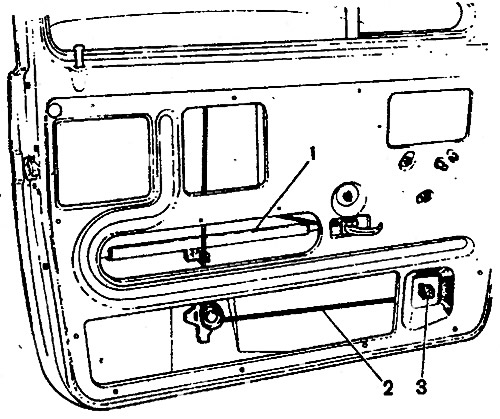

Рис. 8-16. Крепление замка передней двери: 1 - кнопка блокировки замка; 2 - тяга кнопки блокировки; 3 - винты крепления замка
Снимите наружную ручку двери, отвернув две гайки крепления.
Выверните два болта крепления и снимите ограничитель открывания двери.
Сборку передних дверей производите в последовательности, обратной разборке.
При установке стеклоподъемника следите, чтобы витки троса на барабане не накладывались друг на друга. Отрегулируйте натяжение троса 2 (рис. 8-17) и плавность работы стеклоподъемника перемещением натяжного ролика, ослабив гайку 3.
Рис. 8-17. Регулировка натяжения троса стеклоподъемника: 1 - обойма опускного стекла; 2 - трос; 3 - гайка болта натяжного ролика
Перед установкой обивки двери проверьте состояние пластмассовых держателей обивки.
