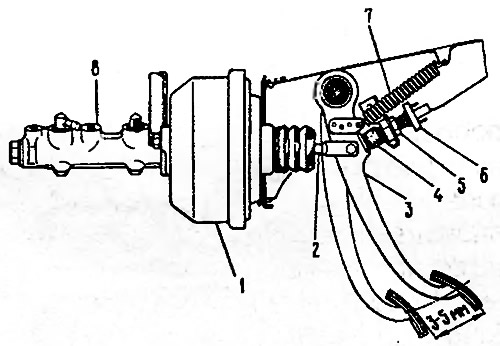

Рис. 6-3. Педаль тормоза: 1 - вакуумный усилитель; 2 -толкатель; 3 - педаль тормоза; 4 - буфер выключателя стоп-сигнала;. 5 - гайка выключателя; 6 - выключатель стоп-сигнала; 7 - оттяжная пружина педали; 8 - главный цилиндр
Если выключатель стоп-сигнала излишне приближен к педали, то она не возвращается в исходное положение, клапан 9 (рис. 6-2), прижимаясь к корпусу 22, разобщает полости А и Е, и происходит неполное растормаживание колес при отпущенной педали.
Положение выключателя стоп-сигнал? регулируется его перемещением при отпущенной гайке 5 (рис. 6-3). Установите его так, чтобы буфер стоп-сигнала слегка касался упора педали, при этом свободный ход педали должен быть 3-5 мм. По окончании ре1улировки затяните гайку 5.
Предупреждение. Свободный ход педали тормоза регулируйте при неработающем двигателе.
Если перемещением выключателя стоп-сигнала не удается устранить неполное растормаживание тормозных механизмов, то отсоедините от вакуумного усилителя главный цилиндр привода тормозов и проверьте выступание регулировочного болта 28 (рис. 6-2) относительно плоскости крепления фланца главного цилиндра (размер 1,25-0,2 мм). Этот размер можно установить, придерживая специальным ключом конец штока 3, а другим ключом завертывая или отвертывая болт 28.
