Схема включения звуковых сигналов показана на рис. 7-32.

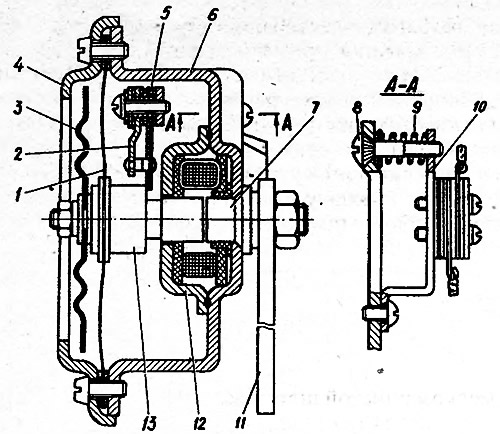

Рис. 7-31. Звуковой сигнал: 1 - мембрана; 2 - держатель неподвижного контакта; 3 - диффузор; 4 - кольцо; 5 - пластина подвижного контакта; 6 - корпус; 7 - сердечник; 8 - регулировочный винт; 9 - пружина регулировочного винта; 10 - мостик; 11 - пластина крепления сигнала; 12 - ярмо; 13 - якорь

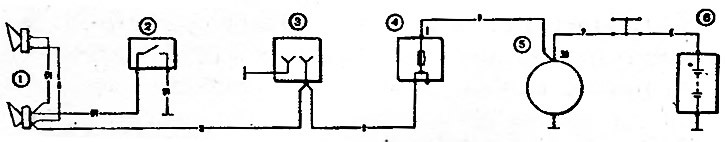

Рис. 7-32. Схема включения звуковых сигналов: 1 - звуковые сигналы; 2 - выключатель звуковых сигналов. 3 - штепсельная розетка для переносной лампы; 4 - блок предохранителей; 5 - генератор; 6 - аккумуляторная батарея
