На окантовке отверстий не должно быть трещин, прогаров и отслоений.
Проверка герметичности головки цилиндров
Для гидравлического испытания на герметичность рубашки охлаждения головки цилиндров:

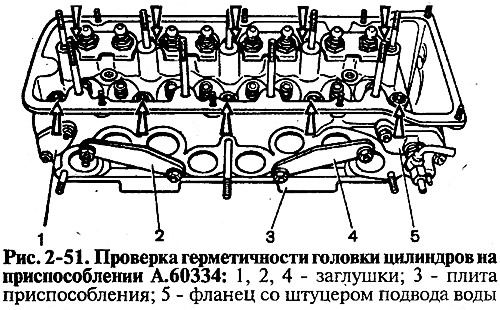

- установите на головке цилиндров детали, входящие в комплект приспособления А.60324 (рис. 2-51);
- нагнетайте насосом воду внутрь головки под давлением 0,5 МПа (5 кгс/см2).
В течение двух минут не должно наблюдаться утечки воды из головки. При обнаружении трещин головку цилиндров необходимо заменить.
Можно проверить герметичность головки цилиндров сжатым воздухом, для чего:
- установите на головке цилиндров детали, входящие в комплект приспособления А.60334;
- опустите головку цилиндров в ванну с ведой, нагретой до 60-80°С и дайте головке цилиндров прогреться в течение 5 мин;
- подайте внутрь головки цилиндров сжатый воздух под давление 0,15-0,2 МПа (1,5-2 кгс/см2).
В течение 1-1,5 мин не должно наблюдаться травления воздуха из головки.
