Разборка и сборка отопителя

            0

Для разборки отопителя снимите две пружинные скобы 16 (рис. 8-34) и выньте электровентилятор из кожуха 4. Отверните гайку крепления крыльчатки 14 и снимите ее с электродвигателя 15.

Отверните гайку прижимной скобы 8 крепления подводящей и отводящей труб, снимите скобу и выньте радиатор 11 из кожуха 5.

Снимите крышку 7 воздухопритока, отвернув гайки крепления скобы.

Отверните гайки крепления скоб и снимите воздухораспределительную крышку 1 кожуха вентилятора.

Сборку отопителя выполняйте в обратной последовательности.

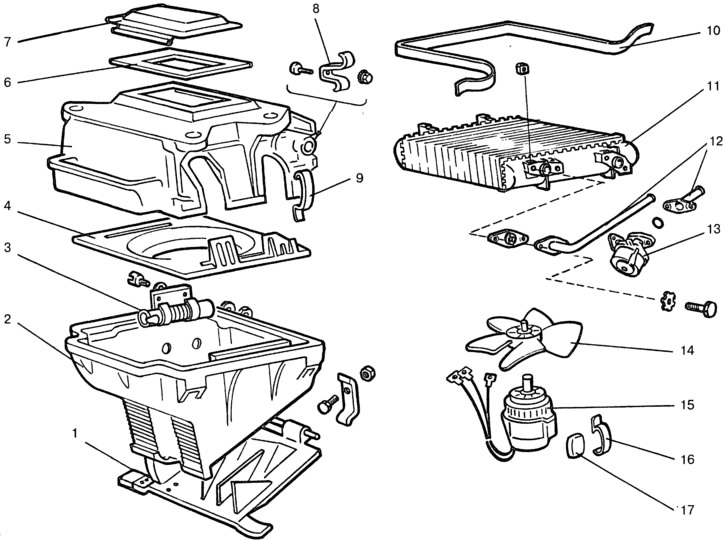

Рис. 8-34. Детали отопителя:
1 - воздухораспределительная крышка; 2 - кожух вентилятора; 3 - резистор; 4 - направляющий кожух; 5 - кожух радиатора; 6 - прокладка крышки воздухопритока; 7 - крышка воздухопритока; 8 - пружинная скоба подводящей и отводящей труб; 9 - пружинный держатель кожуха вентилятора; 10 - прокладка радиатора; 11 - радиатор; 12 - подводящая и отводящая трубы; 13 - кран; 14 - крыльчатка вентилятора; 15 - электродвигатель; 16 - пружинная скоба; 17 - подушка электродвигателя.
