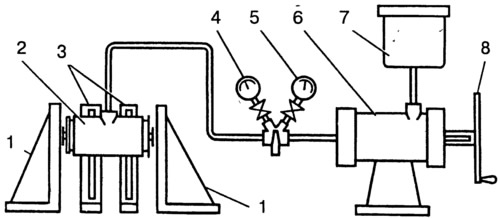

Рис. 6-21. Схема проверки колесных цилиндров задних тормозов:
1 - упоры поршней; 2 - испытываемый цилиндр; 3 - кронштейн цилиндра; 4 - манометр низкого давления; 5 - манометр высокого давления; 6 - цилиндр для создания давления; 7 - сосуд; 8 - маховик.
Отрегулируйте упоры 1 так, чтобы в них упирались поршни колесного цилиндра.
Проверьте отсутствие утечки жидкости. Подключите манометр 4 низкого давления. Медленно вращая маховик 8, установите по манометру 4 давление жидкости 0,05 МПа (0,5 кгс/см2).
Убедитесь, что установленное давление удерживается в течение 5 мин. Повторите аналогичное испытание при давлении жидкости 0,1-0,2-0,3-0,4-0,5 МПа (1-2-3-4-5 кгс/см2).
Снизьте давление и подключите манометр 5 высокого давления. Убедитесь, что давление удерживается в течение 5 мин, повторите испытание при давлении жидкости 5-10-15 МПа (50-100-150 кгс/см2).
Не допускается снижение давления из-за утечки жидкости через уплотнительные элементы, соединения трубопроводов, штуцеры для прокачки или через поры отливки.
Допускается незначительное уменьшение давления (не более 0,5 МПа (5 кгс/см2) в течение 5 мин, особенно при более высоких давлениях, из-за усадки уплотнителей.
