Рабочие диаграммы снимайте согласно инструкции, прилагаемой к стенду, после выполнения не менее 5 рабочих циклов, при температуре рабочей жидкости амортизатора (20±5)°С, частоте вращения маховика 60 мин-1 и длине хода штока 80 мм для переднего амортизатора и 100 мм - для заднего.

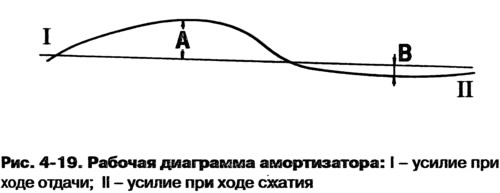

Кривая диаграммы (рис. 4-19) должна быть плавной, а в точках перехода (от хода отдачи к ходу сжатия) - без участков, параллельных нулевой линии.
Оценка результатов по диаграмме
Сопротивление хода отдачи и сжатия определяют по наибольшим ординатам соответствующих диаграмм.
Наивысшая точка кривой хода отдачи при масштабе 1 мм = 47 Н (4,8 кгс) должна находиться от нулевой линии на расстоянии А, равном: 25-32 мм - для передних амортизаторов, 23,5-30,5 мм - для задних.
Наивысшая точка кривой хода сжатия при том же масштабе должна находиться от нулевой линии на расстоянии В, равном 3,5-6,5 мм - для передних амортизаторов, 4,5-7,5 - для задних.
Контрольные значения ординат на диаграммах передних и задних амортизаторов заданы для холодных амортизаторов при температуре амортизаторной жидкости (20±5)°С.
После проверки снимите амортизатор со стенда, при необходимости переберите и замените поврежденные детали.
Повторите испытания, чтобы удостовериться в исправности амортизатора.
