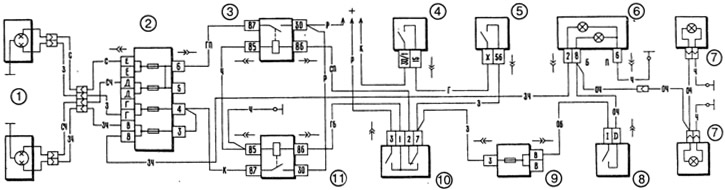

Рис. 7-28. Схема включения фар и противотуманного света:
1 - фары; 2 - основной блок предохранителей; 3 - реле включения ближнего света фар; 4 - выключатель зажигания; 5 - переключатель наружного освещения; 6 - контрольные лампы дальнего света фар (слева) и противотуманного света (справа); 7 - лампы противотуманного света в задних фонарях; 8 - выключатель противотуманного света; 9 - дополнительный блок предохранителей; 10 - переключатель света фар; 11 - реле включения дальнего света фар.
Независимо от положения клавиши переключателя 5 можно кратковременно включать дальний свет фар, оттягивая на себя рычаг переключателя 10 света фар, т. е. осуществлять световую сигнализацию. Это обеспечивается тем, что напряжение на контакт световой сигнализации переключателя 10 подается непосредственно от источников питания, минуя выключатель зажигания.
На части автомобилей устанавливается гидрокорректор фар, который служит для корректировки с места водителя угла наклона пучка света фар в зависимости от нагрузки на автомобиль.
Схема включения наружного освещения показана на рис. 7-29. Габаритный свет в передних и задних фонарях включается переключателем 3 наружного освещения. При этом также загораются лампы фонарей 6 освещения номерного знака, лампы освещения комбинации приборов и подсветки выключателей и табло, а также контрольная лампа 5 габаритного света.

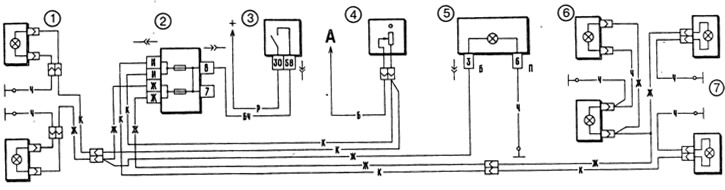

Рис. 7-29. Схема включения наружного освещения:
1 - лампы габаритного света в передних фонарях; 2 - блок предохранителей; 3 - переключатель наружного освещения; 4 - выключатель освещения приборов; 5 - контрольная лампа наружного освещения в комбинации приборов; 6 - фонари освещения номерного знака; 7 - лампы габаритного света в задних фонарях; А - к лампам освещения комбинации приборов, выключателей и табло подсветки.
Схема включения указателей поворота и аварийной сигнализации показана на рис. 7-30. Указатели поворота правого и левого борта включаются переключателем 10, установленным на рулевой колонке. В режиме аварийной сигнализации выключателем 9 аварийной сигнализации включаются все указатели поворота. Мигание ламп обеспечивается реле-прерывателем 8.

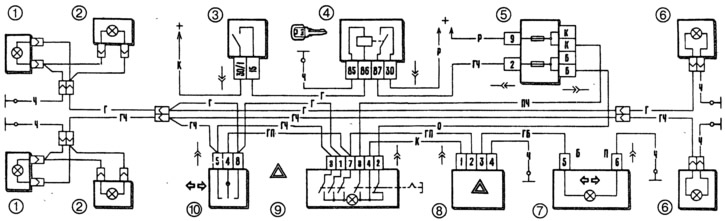

Рис. 7-30. Схема включения указателей поворота и аварийной сигнализации:
1 - лампы указателей поворота в передних фонарях; 2 - боковые указатели поворота; 3 - выключатель зажигания; 4 - реле зажигания; 5 - блок предохранителей; 6 - лампы указателей поворота в задних фонарях; 7 - контрольная лампа указателей поворота в комбинации приборов; 8 - реле-прерыватель указателей поворота и аварийной сигнализации; 9 - выключатель аварийной сигнализации; 10 - переключатель указателей поворота.
