Во время регулировки следите, чтобы рычаг клапана не был установлен с перекосом, т. к. это может привести к завышению фактического зазора.
Регулировку производите в следующем порядке:
- поверните коленчатый вал по часовой стрелке до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников, что будет соответствовать концу такта сжатия в четвертом цилиндре. В этом положении регулируется зазор у выпускного клапана 4-го цилиндра (8-й кулачок) и впускного клапана 3-го цилиндра (6-й кулачок);
- ослабьте гайку регулировочного болта рычага;

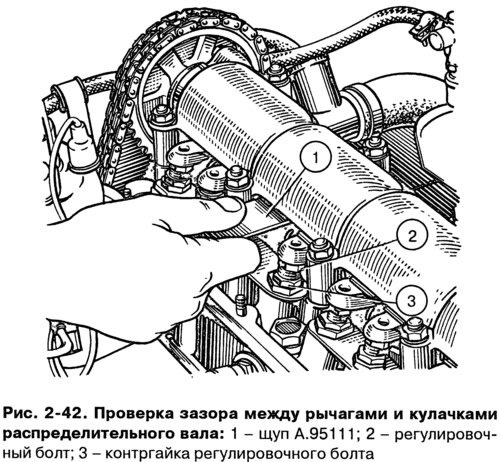

- вставьте между рычагом и кулачком распределительного вала плоский щуп А.95111 толщиной 0,15 мм для впускного клапана (0,2 мм для выпускного клапана) и гаечным ключом завертывайте или отвертывайте болте последующим затягиванием контргайки, пока при затянутой контргайке щуп не будет входить с легким защемлением (рис. 2-42);
- после регулировки зазора у выпускного клапана 4-го цилиндра и впускного клапана 3-го цилиндра последовательно поворачивайте коленчатый вал на 180° и регулируйте зазоры, соблюдая очередность, указанную в таблице 2-2.
Таблица 2-2. Последовательность регулировки зазоров в клапанном механизме
Угол поворота коленчатого вала, град | № цилиндра, в котором происходит такт сжатия (конец) | № регулируемых клапанов (кулачков) |
0 | 4 | 8 и 6 |
180 | 2 | 4 и 7 |
360 | 1 | 1 и 3 |
540 | 3 | 5 и 2 |
