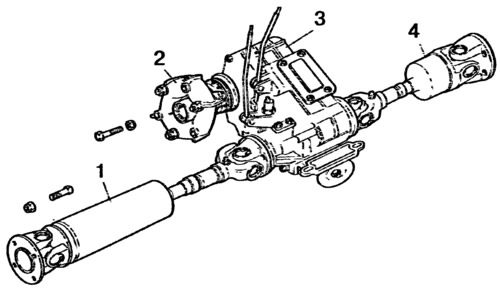

Рис. 3-47. Карданная передача в сборе:
1 - передний карданный вал; 2 - промежуточный карданный вал; 3 - раздаточная коробка; 4 - задний карданный вал.

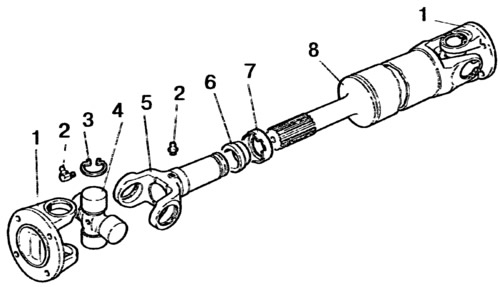

Рис. 3-48. Детали переднего карданного вала:
1 - фланец-вилка карданного шарнира; 2 - пресс-масленка; 3 - стопорное кольцо; 4 - крестовина в сборе; 5 - скользящая вилка; 6 - сальник; 7 - обойма сальника; 8 - карданный вал.

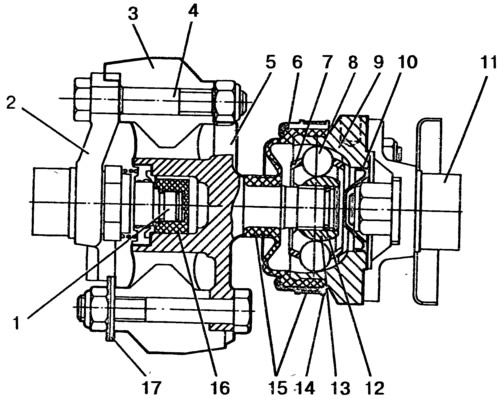

Рис. 3-49. Промежуточный карданный вал:
1 - вторичный вал коробки передач; 2 - фланец вторичного вала; 3 - вкладыш эластичной муфты; 4 - болт крепления фланца; 5 - фланец эластичной муфты; 6 - защитный чехол; 7 - сепаратор; 8 - шарик; 9 - корпус шарнира равных угловых скоростей; 10 - заглушка; 11 - ведущий вал раздаточной коробки; 12 - стопорное кольцо; 13 - обойма шарнира; 14 - защитный колпак чехла; 15 - хомуты; 16 -центрирующая втулка; 17 - балансировочная шайба.
