Устройство сцепления

            0

Устройство сцепления показано на рис. 3-1. Вилка 11 выключения сцепления может устанавливаться двух типов: с плоской или проволочной пружиной.

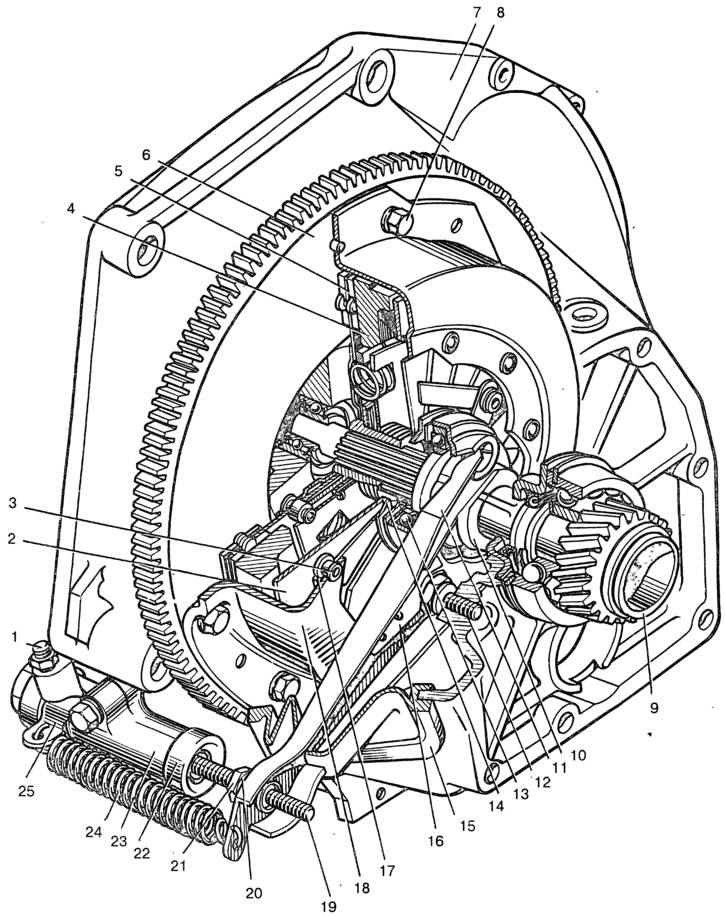

Рис. 3-1. Сцепление в сборе:
1 - штуцер для прокачки; 2 - центральная нажимная пружина; 3 - ступенчатая заклепка нажимной пружины; 4 - нажимной диск; 5 - ведомый диск; 6 - маховик; 7 - картер сцепления; 8 - болт крепления кожуха сцепления к маховику; 9 - первичный вал коробки передач; 10 - муфта подшипника выключения сцепления; 11 - вилка выключения сцепления; 12 - шаровая опора вилки выключения сцепления; 13 - подшипник выключения сцепления; 14 - упорный фланец нажимной пружины; 15 - чехол вилки выключения сцепления; 16 - пружина вилки выключения сцепления; 17 - опорное кольцо нажимной пружины; 18 - кожух сцепления; 19 - толкатель вилки выключения сцепления; 20 - регулировочная гайка; 21 - контргайка; 22 - защитный колпачок; 23 - цилиндр привода выключения сцепления (рабочий цилиндр): 24 - оттяжная пружина вилки; 25 - скоба оттяжной пружины.
