Правка балки заднего моста

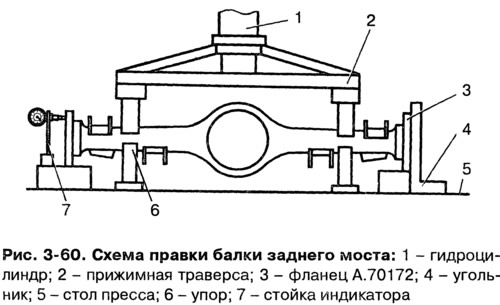

Прикрепите к каждому концу балки фланцы А.70172 (используемые для правки, а не для проверки балок) и установите ее на опоры гидравлического пресса так, чтобы концы прижимной траверсы 2 (рис, 3-60) находились в зоне деформации. Наиболее вероятное расположение зоны на расстоянии 200-300 мм от торцов фланца балки.



Установите стойку 7 с индикатором так, чтобы ножка индикатора упиралась в верхнюю часть боковой поверхности фланца, а стрелка индикатора стояла на делении, равной величине деформации балки, замеренной щупом при проверке балки. С другой стороны балки установите или стойку с индикатором, или угольник 4.

Установив под балку (в зоне деформации) ограничительные упоры 6, выправьте гидравлическим прессом балку последовательно в горизонтальной и вертикальной плоскостях, контролируя результаты правки по индикатору или щупом по угольнику 4.

Максимальное усилие пресса во время правки балки не должно превышать 98 кН (10000 кгс), чтобы не произошло чрезмерной деформации сечения кожуха.

Примечание. При высоте упора, подобранной правильно опытным путем, балку можно править без проверки угольником или индикатором.

Снимите балку с пресса и проверьте ее, как указано выше, заменив фланцы А.70172 на «проверочные».

При отсутствии надлежащего оборудования, как исключение, допускается правка балки заднего моста последовательно с каждой стороны, но с обязательной проверкой деформации с обеих сторон (см. «Проверка балки заднего моста»).
