Особенности устройства передних дверей

            0

Двери состоят из наружных и внутренних панелей. Петли дверей крепятся к передним стойкам кузова болтами. Двери на петлях имеют регулировку по высоте и в поперечном направлении. Дверь (рис. 169) с опускным стеклом, с ограничителем 1 открывания двери, с подлокотником. Обивка 6 двери крепится пластмассовыми держателями к внутренней панели двери.

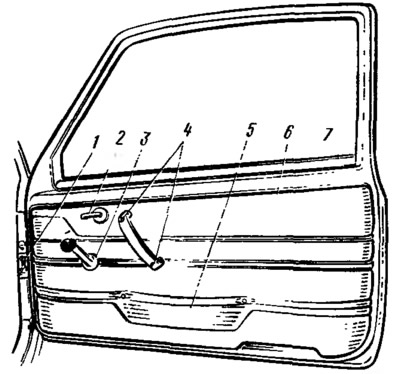

Рис. 169. Передняя дверь: 1 — ограничитель открывания двери; 2 — внутренняя ручка двери; 3 — ручка стеклоподъемника; 4 — винты крепления подлокотника; 5 — карман обивки двери; 6 — обивка двери; 7 — кнопка блокировки замка двери.


Замок двери (рис. 170) имеет выключатель замка, со стороны салона замок блокируется нажатием кнопки 1. Заблокированный замок может быть освобожден поднятием кнопки блокировки, или оттягиванием внутренней ручки 17 двери или выключателем замка.

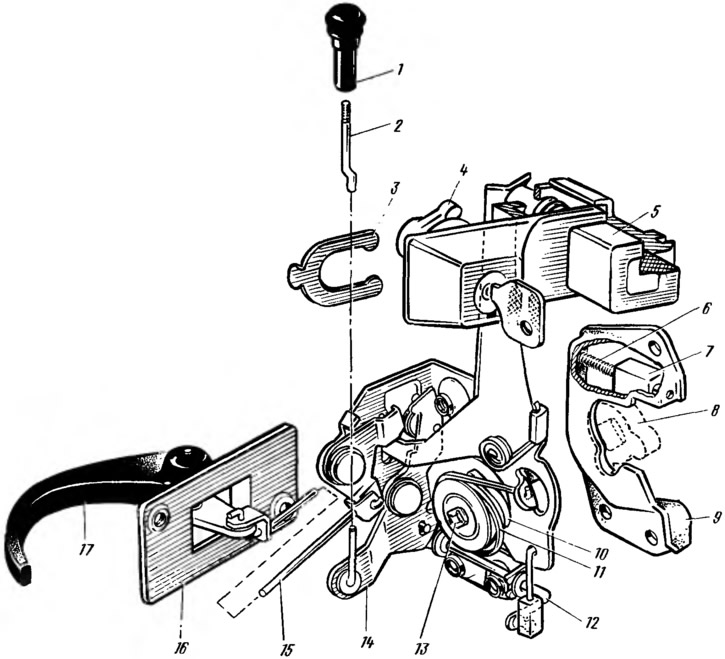

Рис. 170. Замок передней двери: 1 — кнопка блокировки замка; 2 — тяга кнопки блокировки; 3 — скоба крепления наружного привода замка; 4 — поводок выключателя замка; 5 — кнопка наружного привода замка; 6 — пружина сухаря; 7 — сухарь фиксатора; 6 — ротор; 9 — корпус фиксатора: 10 — храповик; 11 — пружина храповика; 12 — валик выключения замка; 13 — центральный валик; 14 — рычаг блокировки замка; 15 — тяга внутреннего привода; 16 — кронштейн; 17 — внутренняя ручка двери.



Стеклоподъемник (рис. 171) крепится на внутренней панели двери гайками к приварным шпилькам 1. Трос 7 охватывает два ролика 5 и 8, установленных на верхнем и нижнем кронштейнах направляющей трубы. В корпусе механизма 3 стеклоподъемника трос наматывается на барабан. На ведущем валике располагается пружинный тормоз, препятствующий самопроизвольному опусканию стекла. Ручка 2 стеклоподъемника крепится на шлицевом конце ведущего валика с помощью облицовки ручки, которая при установке на ручку входит в кольцевую проточку валика.

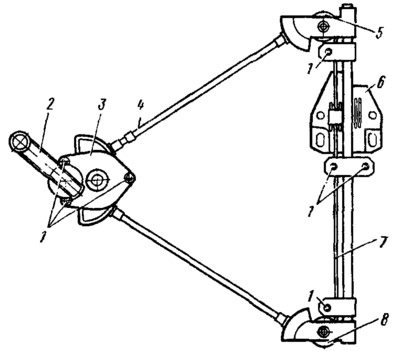

Рис. 171. Стеклоподъемник двери: 1 — шпильки крепления; 2 — ручка стеклоподъемника; 3 — механизм стеклоподъемника; 4 — оболочка с тросом; 5 — верхний ролик; 6 — пластина крепления опускного стекла; 7 — трос; 8 — нижний ролик.


Ограничитель открывания двери взаимозаменяем с ограничителем с автомобиля ВАЗ-2108. Плоский стержень ограничителя одним концом крепится пальцем к стойке кузова, второй конец имеет штифт, ограничивающий максимальное открывание. Стержень с обеих сторон имеет выштамповки. К стержню с двух сторон прижимаются стальные ролики, которые вставляются в сухарь, изготовленный из полиамида. Ролики за выштамповки стального стержня фиксируют открытое положение двери.
