Особенности устройства вакуумного усилителя

            0

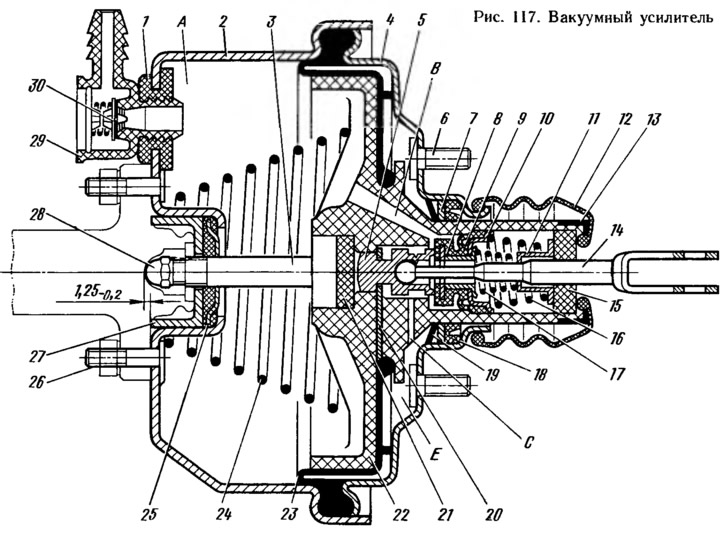

Усилитель крепится к пластине кронштейна педалей сцепления и тормоза на четырех шпильках 6 (рис. 117) с гайками а главный цилиндр — к вакуумному усилителю на двух шпильках 26. Между корпусом 2 и крышкой 4 зажат наружный поясок резиновой диафрагмы 23, которая делит усилитель на вакуумную А и атмосферную Е полости. Вакуумная полость через шланг с наконечником 29 и клапаном 30 соединяется с впускной трубой двигателя. Внутри вакуумного усилителя расположен пластмассовый корпус 22 клапана, хвостовик которого на выходе из корпуса вакуумного усилителя герметизируется уплотнителем 18. Он установлен в гнезде корпуса усилителя и поджимается к отбортовке гнезда дистанционным кольцом 7, которое запирается стопорным кольцом 19. Для защиты хвостовика от загрязнения на отбортованную часть корпуса усилителя и на хвостовик корпуса клапана надевается гофрированный защитный колпачок 12 со стальной обоймой 13. В корпусе 22 клапана размещены буфер 21, поршень 5 с толкателем 14, резиновый клапан 9, пружины 16 и 17 с опорными чашками 8 к 11 и воздушный фильтр 15. В выточку поршня 5 заходит упорная пластина 20, другой конец которой упирается в поясок диафрагмы 23, что предотвращает ее выпадание. Эта пластина фиксирует в корпусе 22 поршень в сборе с толкателем 14 и клапаном 9. В буфер 21 упирается шток 3 привода поршня главного цилиндра. На выходе из корпуса вакуумного усилителя шток обжимается уплотнителем 25, который поджимается обоймой 27 к гнезду корпуса 2, создавая необходимую герметичность корпуса усилителя. В торцовое отверстие штока ввернут болт 28, которым регулируется выход штока из корпуса усилителя (1,25-0,2 мм). Шаровая головка толкателя обжата в гнезде поршня.


Резиновый клапан 9 собран на толкателе 14. Подвижная головка клапана, усиленная металлической шайбой, поджимается пружиной 17 через опорную чашку 8 к заднему торцу поршня 5 (при полном растормаживании). Для подвижной головки клапана в корпусе 22 имеется седло. Неподвижный буртик клапана 9 поджимается пружиной 16 через опорную чашку 10 к внутренней стенке хвостовика корпуса клапана, создавая надежное уплотнение. Для очистки атмосферного воздуха в хвостовике корпуса клапана установлен поролоновый фильтр 15. Корпус клапана постоянно отжимается пружиной 24 в сторону крышки 4. Между собой крышка и корпус усилителя соединяются за счет ввода выступов крышки во впадины корпуса и дальнейшего поворота крышки до завода ее краев под выступы корпуса. Разъем крышки и корпуса усилителя уплотняется буртом диафрагмы 23, зажатым между ними.

В корпусе усилителя крепится через резиновый фланец 1 пластмассовый наконечник 29 шланга, в который вмонтирован клапан 30. Он предотвращает попадание горячей смеси в вакуумную полость А усилителя. Когда система расторможена и педаль тормоза находится в исходном положении, толкатель 14 вместе с корпусом 22 клапана и штоком 3 отжаты пружиной 24 в крайнее заднее положение — между головкой клапана 9 и седлом корпуса клапана образуется зазор, так как поршень 5 отжимает клапан от седла. Вакуумная полость А через канал В, зазор между седлом и клапаном и далее через канал С сообщается с атмосферной полостью Е. Поэтому при работающем двигателе разрежение из впускной трубы двигателя через клапан 30 передается в полость А и через каналы и зазоры в полость Е.

При нажатии на педаль тормоза толкатель 14 перемещает поршень 5. Вслед за поршнем перемещается под действием пружины 16 клапан 9 до упора в седло корпуса клапана. При перекрытии седла полости А и Е разобщаются. При дальнейшем перемещении поршня 5 между ними и буртиком клапана 9 образуется зазор, через который полость Е соединяется с атмосферой. Наружный воздух поступает в полость Е через фильтр 15, зазор между толкателем и клапаном и далее через канал С. Атмосферный воздух создает давление на диафрагму 23. За счет разности давлений в полостях А и Е, а также силы нажатия на педаль тормоза корпус клапана перемещается вместе со штоком 3, который, в свою очередь, воздействует на поршень главного цилиндра привода тормозов. Сила, воздействующая на корпус клапана, зависит от степени разрежения во впускной трубе и от силы нажатия на педаль.
