Очиститель, омыватель и обогрев заднего стекла, прикуриватель

            0

Очиститель заднего стекла. Состоит из моторедуктора типа 471.3730, рычага и щетки. Укладка рычага со щеткой — правая по ходу движения автомобиля. В моторедукторе имеется термобиметаллический предохранитель для защиты от перегрузок. Электродвигатель омывателя заднего стекла, объединенный с насосом, такой же, как у омывателя ветрового стекла. Он крепится на кронштейне к панели левой боковины кузова.

Схема соединений очистителя и омывателя заднего стекла показана на рис. 164. Очиститель включается клавишным переключателем, расположенным на панели приборов с левой стороны от рулевой колонки. При среднем положении клавиши включен только очиститель, а при полностью нажатой клавише (положение не фиксированное) включается еще и омыватель заднего стекла.

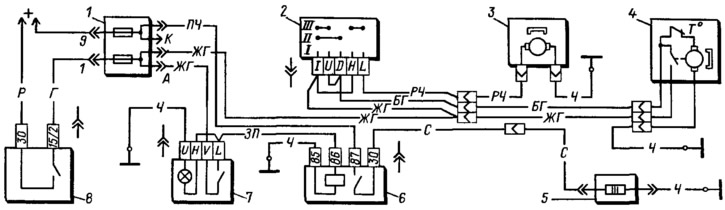

Рис. 164. Схема включения очистителя, омывателя и элемента обогрева заднего стекла: 1 — блок предохранителей; 2 — переключатель очистителя и омывателя заднего стекла; 3 — электродвигатель омывателя заднего стекла; 4 — электродвигатель очистителя заднего стекла; 5 — элемент обогрева заднего стекла; 6 - реле включения обогрева заднего стекла; 7 — выключатель обогрева заднего стекла; 8 — выключатель зажигания.



Конструкция моторедуктора очистителя допускает его разборку для устранения мелких неисправностей (зачистка коллектора и т. д.). Методы разборки и сборки аналогичны описанным выше для моторедуктора очистителя ветрового стекла. У очистителя заднего стекла при нагрузке моторедуктора моментом 0,49 Н·м, напряжении питания 14 В и окружающей температуре (25±10)°С число двойных ходов вала моторедуктора в 1 мин должно быть 50±5, а потребляемая сила тока не более 2 А.

Обогрев заднего стекла



На части автомобилей может быть установлено заднее стекло с обогревом. Элемент обогрева включается с помощью вспомогательного реле 6, установленного под панелью приборов с левой стороны. Характеристика реле дана в подразделе «Освещение и сигнализация».

Прикуриватель



В прикуривателе типа 11.3725 имеется защита от длительного (свыше 30 с) включения нагревательного элемента. Защита обеспечивается легкоплавкой шайбой, закрепленной на изоляторе с задней стороны прикуривателя. При перегреве шайба расплавляется и замыкает на «массу» центральный контакт прикуривателя. В результате перегорает предохранитель №10, и прикуриватель отключается.

Чтобы восстановить работоспособность прикуривателя, надо устранить причину длительного включения, разобрать его, удалить остатки расплавленной шайбы и поставить новую предохранительную шайбу.
