Снятие и установка очистителя ветрового стекла

            0

Вам потребуются:
  • ключи "на 12", "на 24"
  • отвертка

Отсоедините провод от клеммы "–" аккумуляторной батареи.

Снимите запасное колесо.

Снимите воздушный фильтр.

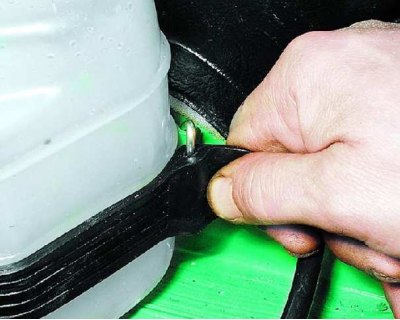

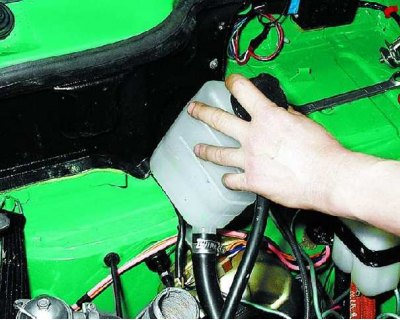

1. Снимите с крюка резиновый ремень, удерживающий расширительный бачок системы охлаждения.



2. Отложите расширительный бачок в сторону.

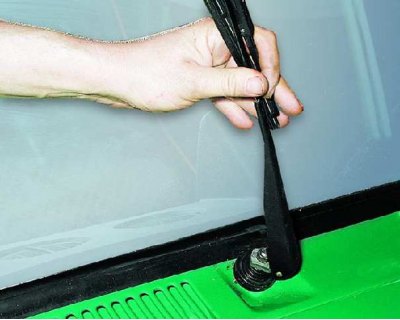

3. Поднимите рычаг стеклоочистителя, чтобы получить доступ к гайке его крепления.

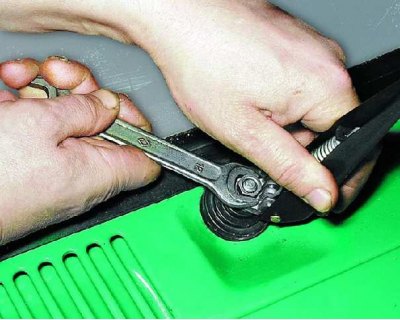

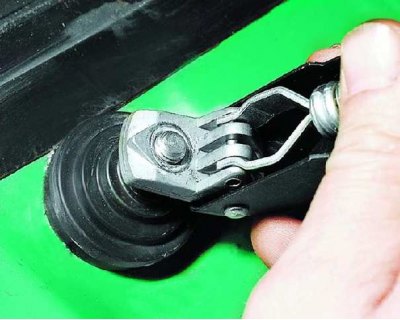

4. Отверните гайку крепления рычага стеклоочистителя.

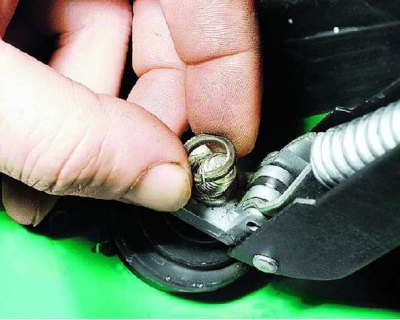

5. Снимите пружинную шайбу и...

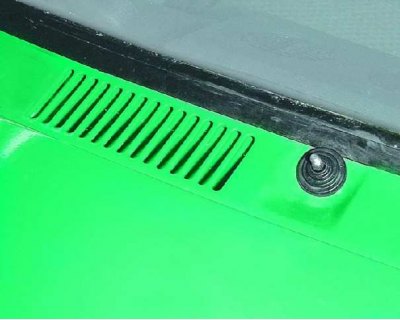

6. ...рычаг с валика стеклоочистителя.

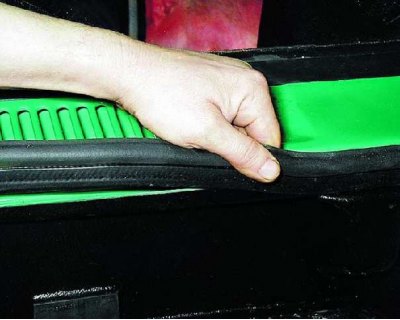

7. Снимите среднюю часть резинового уплотнителя с фланца кузова.

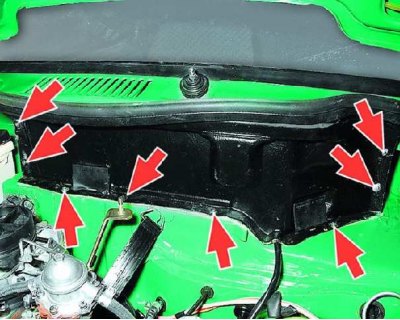

8. Отверните восемь винтов крепления защитного кожуха. Обратите внимание: под винтами установлены пружинные шайбы.



9. Снимите защитный кожух.

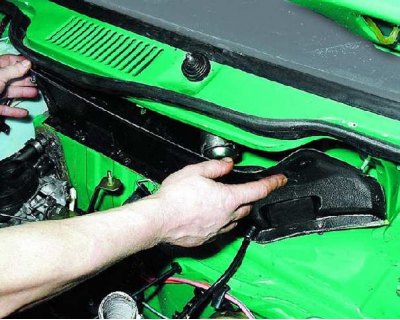

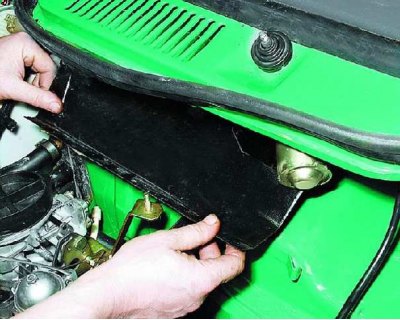

10. Снимите водоотражательный щиток.

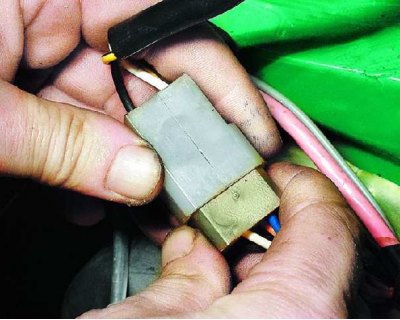

11. Разъедините колодку с проводами электродвигателя стеклоочистителя.

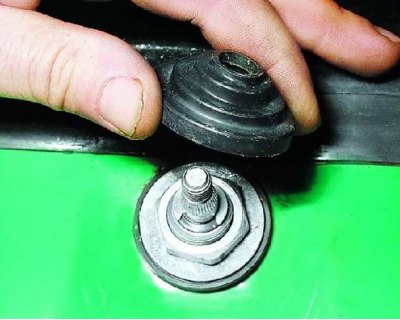

12. Снимите защитный колпак.

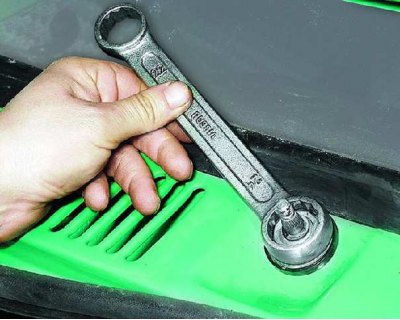

13. Ослабьте затяжку гайки крепления стеклоочистителя.

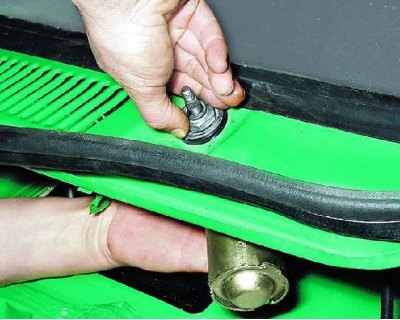

14. Придерживая стеклоочиститель снизу, окончательно отверните гайку его крепления.

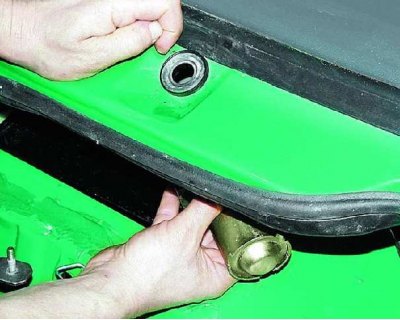

15. Выньте стеклоочиститель.

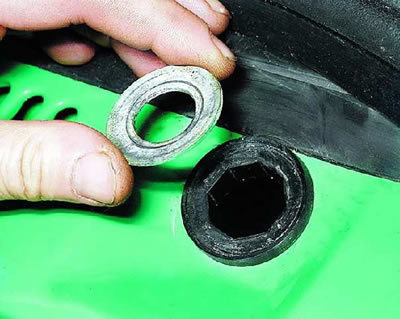

16. Снимите шайбу и...

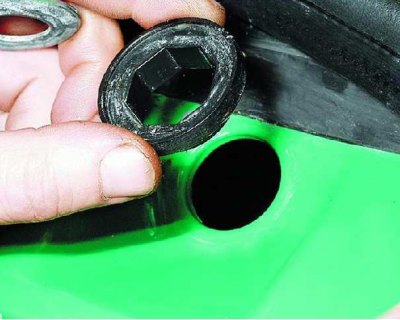

17. ...пластмассовую втулку.



18. Установите стеклоочиститель в порядке, обратном снятию. При этом перед установкой рычага включите и выключите стеклоочиститель (при включенном зажигании), чтобы валик стеклоочистителя занял исходное положение.

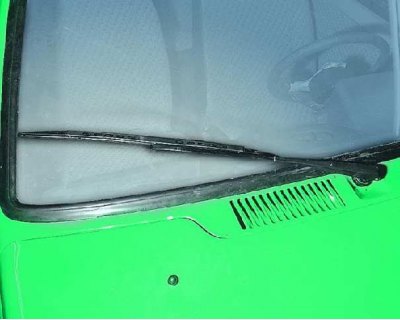

19. Установите рычаг стекоочистителя так, чтобы щетка находилась в правом нижнем углу ветрового стекла, но не задевала уплотнитель. Проверьте работу стеклоочистителя и при необходимости переставьте рычаг.
