Проверка и замена катушки зажигания

            0

Вам потребуются:
  • ключ "на 7"
  • омметр

Отсоедините провод от клеммы "–" аккумуляторной батареи.

На автомобиле может устанавливаться катушка зажигания типа 29.3705 или 3012.3705.

Катушка имеет два высоковольтных вывода и подает искру одновременно в оба цилиндра.

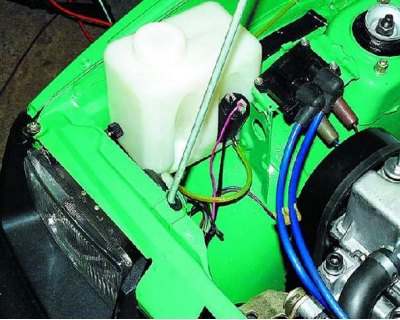

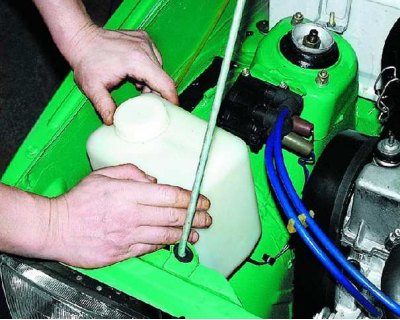

1. Откройте капот. Снимите бачок омывателя с кронштейна, приподняв его вверх, и...



2. ...отложите в сторону, чтобы получить доступ к гайкам крепления катушки зажигания.

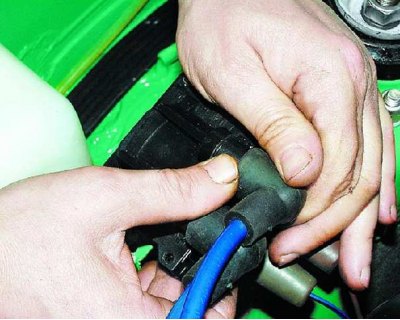

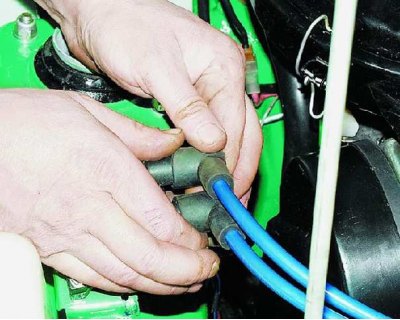

3. Отсоедините два высоковольтных провода от выводов катушки.

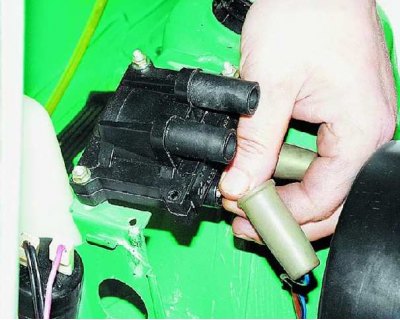

4. Сдвиньте защитные колпачки и...

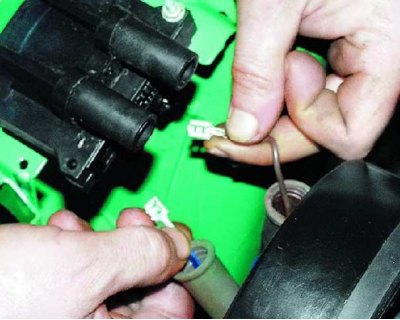

5. ...отсоедините два провода от низковольтных выводов катушки.

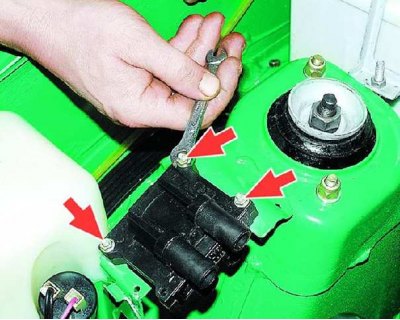

6. Отверните три гайки крепления катушки.

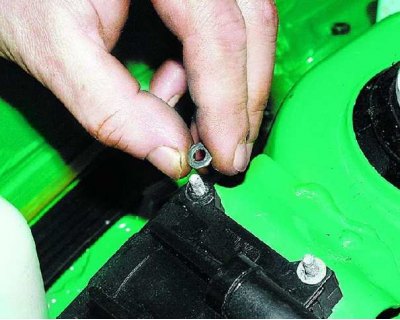

7. Обратите внимание: под гайками установлены плоские шайбы.

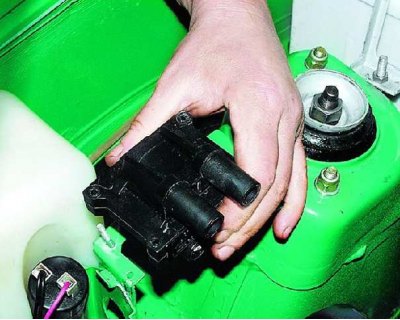

8. Снимите катушку зажигания и протрите ее чистой тряпкой.

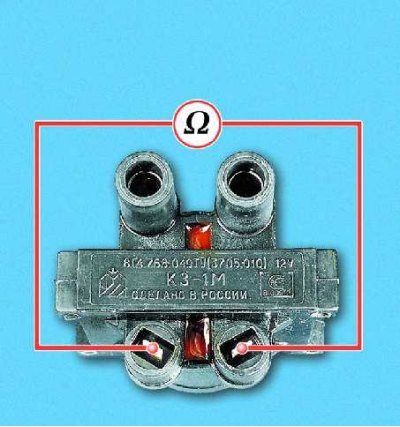

9. Для проверки катушки измерьте сопротивление первичной и вторичной обмоток. чтобы измерить сопротивление первичной обмотки, подсоедините омметр к низковольтным выводам катушки. Сопротивление должно составлять (0,5±0,05) Ом.

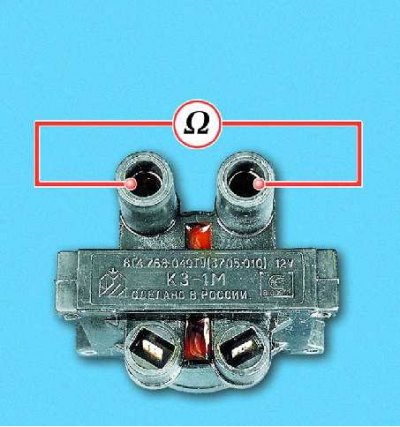

10. чтобы измерить сопротивление вторичной обмотки, подсоедините омметр к высоковольтным выводам катушки. Сопротивление должно составлять (11,0±1,5) кОм. Если хотя бы в одном случае сопротивление отличается от указанного, замените катушку.

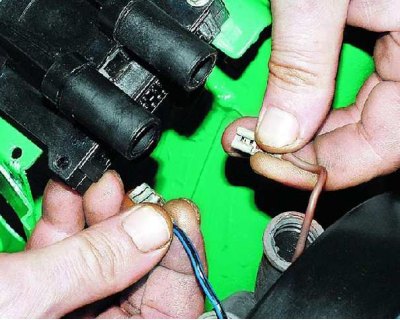

11. Установите катушку на место и подсоедините провода к низковольтным выводам катушки: коричневый – к заднему выводу (по ходу автомобиля), а черно-голубой – к переднему.



12. Подсоедините к выводам катушки высоковольтные провода. Порядок их подсоединения не имеет значения. Установите на место бачок омывателя.
