Подкапотное пространство

            0

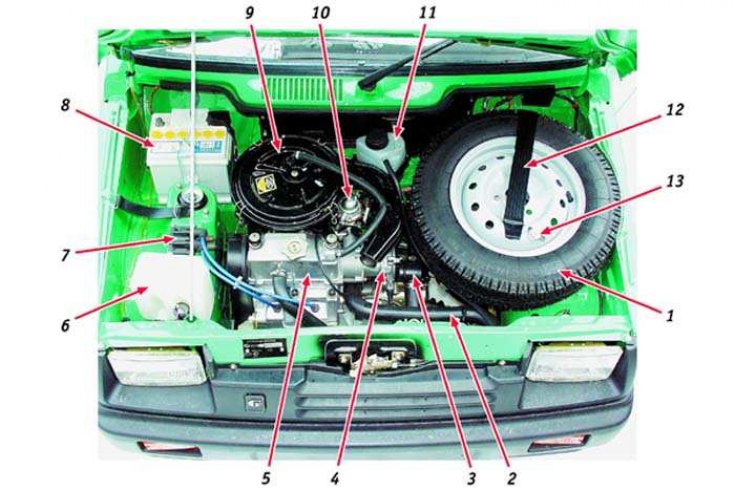

Подкапотное пространство (вид сверху): 1 – запасное колесо ; 2 – подводящий шланг радиатора ; 3 – термостат ; 4 – датчик момента искрообразования ; 5 – двигатель ; 6 – бачок омывателя ; 7 – катушка зажигания ; 8 – аккумуляторная батарея; 9 – воздушный фильтр ; 10 – топливный насос ; 11 – расширительный бачок системы охлаждения ; 12 – ремень крепления запасного колеса ; 13 – болт крепления запасного колеса

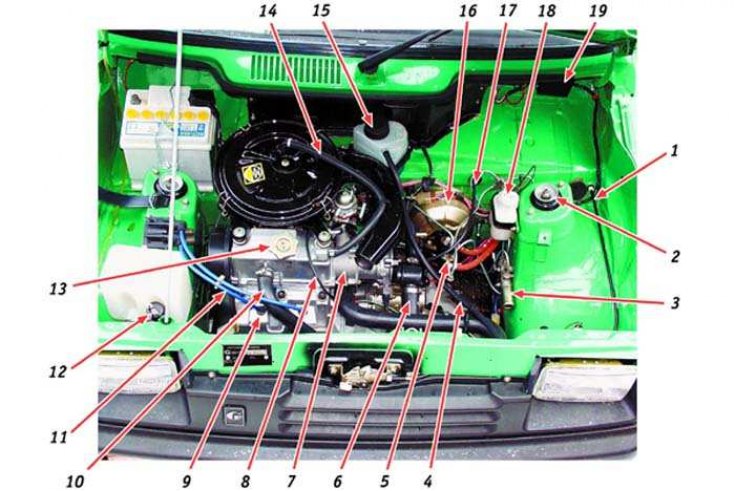

Подкапотное пространство (вид сверху, запасное колесо снято): 1 – тяга привода замка капота; 2 – стойка передней подвески; 3 – регулятор давления в приводе тормозов; 4 – пароотводящий шланг радиатора; 5 – главный цилиндр гидропривода тормозов; 6 – отводящий шланг радиатора; 7 – корпус привода вспомогательных агрегатов; 8 – тяга привода воздушной заслонки карбюратора; 9 – свеча зажигания; 10 – шланг вентиляции картера; 11 – высоковольтный провод; 12 – насос омывателя ветрового стекла; 13 – пробка маслоналивной горловины; 14 – шланг большой ветви вентиляции картера; 15 – пробка расширительного бачка; 16 – вакуумный усилитель тормозов; 17 – тяга привода дроссельной заслонки карбюратора; 18 – бачок главного цилиндра гидропривода тормозов; 19 – коммутатор зажигания

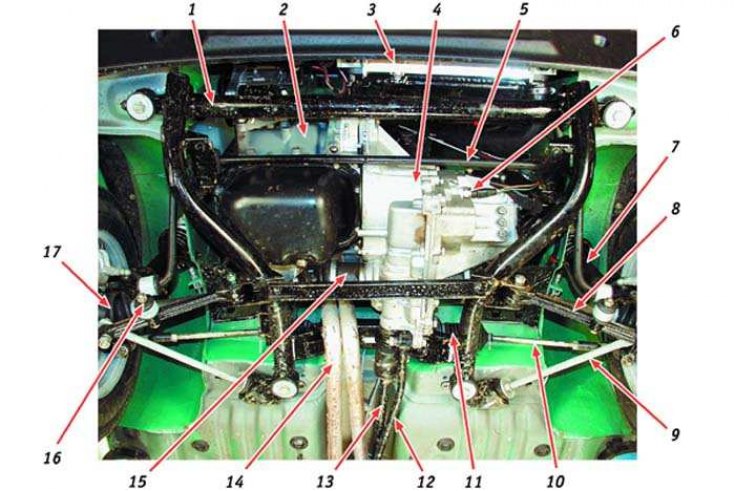

Подкапотное пространство (вид снизу): 1 – подрамник; 2 – двигатель; 3 – радиатор; 4 – коробка передач; 5 – стабилизатор поперечной устойчивости; 6 – выключатель света заднего хода; 7 – стойка передней подвески; 8 – рычаг передней подвески; 9 – растяжка рычага передней подвески; 10 – рулевая тяга; 11 – рулевой механизм; 12 – реактивная тяга привода переключения передач; 13 – тяга переключения передач; 14 – приемная труба глушителя; 15 – внутренний шарнир привода передних колес; 16 – стойка стабилизатора поперечной устойчивости; 17 – наружный шарнир привода передних колес
