Замена тяги и регулировка привода воздушной заслонки

            0

Вам потребуются:
  • ключ "на 8"
  • шило
  • пассатижи

Снимите воздушный фильтр (см. подраздел 10.10.1.).

При затрудненном перемещении проволочной тяги в оболочке можно попробовать ее смазать. Для этого снимите тягу с автомобиля. Удерживая тягу вертикально и периодически перемещая проволочную тягу в оболочке, заливайте масло (моторное или трансмиссионное) в оболочку до тех пор, пока оно не начнет вытекать из противоположного конца оболочки. Если это не даст положительных результатов, нужно заменить тягу в сборе.

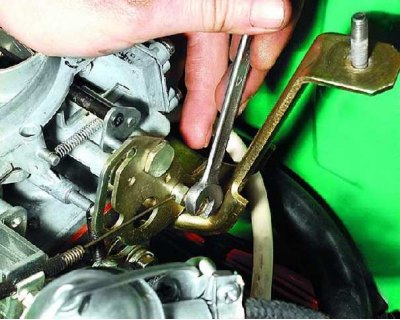

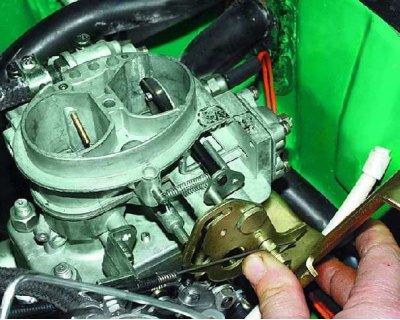

1. Ослабьте затяжку болта крепления тяги к рычагу привода воздушной заслонки.



2. Ослабьте затяжку болта крепления оболочки тяги к кронштейну.

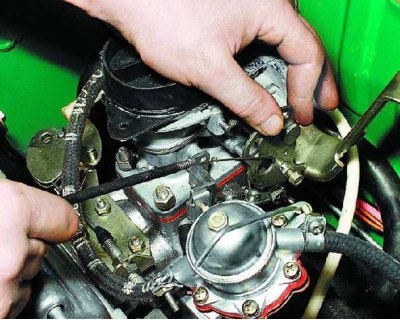

3. Выньте оболочку тяги из кронштейна и отсоедините тягу от рычага привода воздушной заслонки.

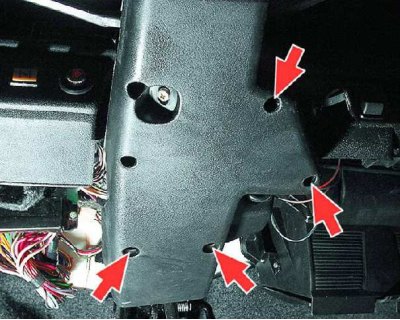

4. В салоне отверните четыре винта крепления подрулевых кожухов.

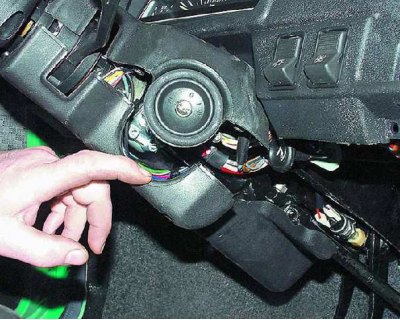

5. Отожмите нижний подрулевой кожух слегка вниз так, чтобы получить доступ к кронштейну крепления тяги привода воздушной заслонки.

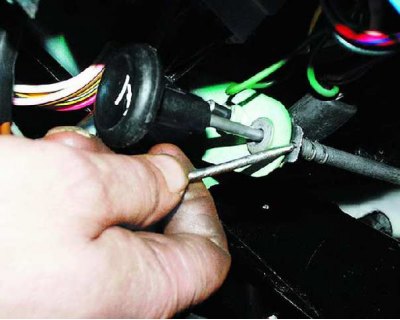

6. Вставьте шило в отверстие фиксатора и, используя шило как рычаг, выдвиньте фиксатор из прорези наконечника оболочки тяги.

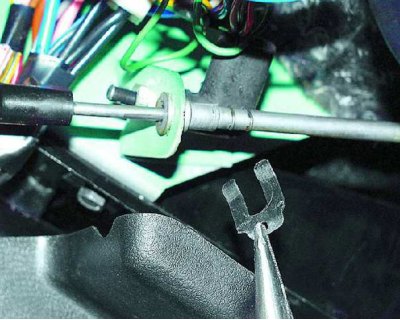

7. С помощью пассатижей окончательно выньте фиксатор.

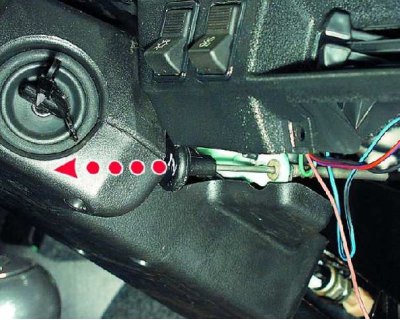

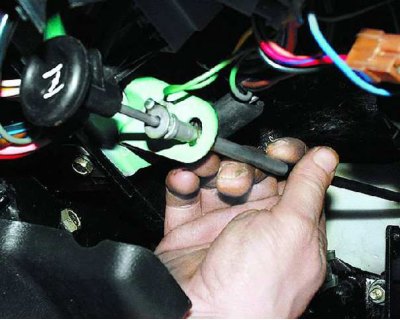

8. Вытяните тягу на себя из отверстий кронштейна и щита передка.

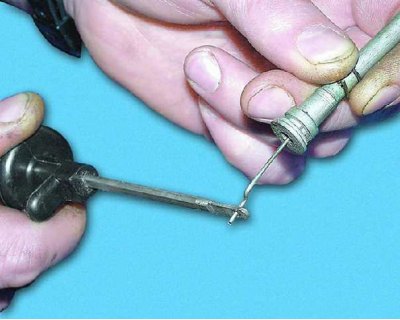

9. Вытащите ручку с тягой из оболочки и, повернув ручку, снимите ее с тяги. Устанавливайте тягу в порядке, обратном снятию.



10. Перед затягиванием болта крепления тяги к рычагу воздушной заслонки отрегулируйте ее привод. Для этого поверните рычаг воздушной заслонки так, чтобы она полностью открылась.




11. Полностью вытяните тягу из оболочки и...

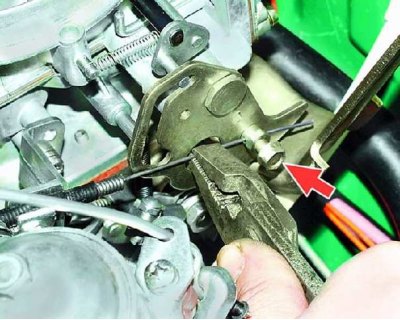

12. ...затяните болт крепления тяги к рычагу воздушной заслонки (следите, чтобы тяга не перегибалась).

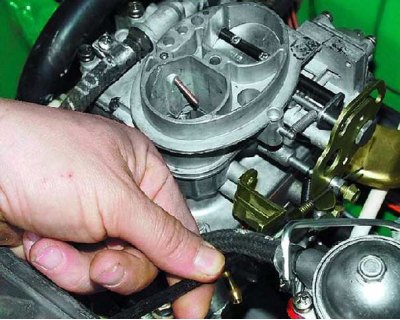

13. Проверьте правильность регулировки привода. Для этого вытяните до упора ручку привода воздушной заслонки на панели приборов. При этом...

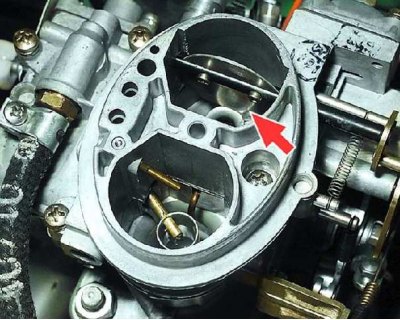

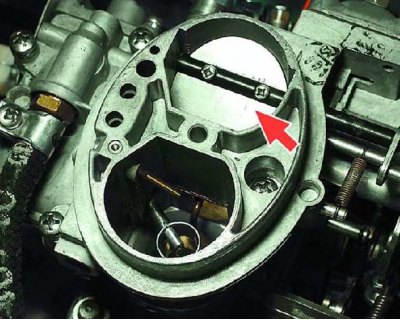

14. ...воздушная заслонка должна полностью закрыться.



15. Утопите полностью ручку привода воздушной заслонки – воздушная заслонка должна полностью открыться. Это можно проконтролировать...

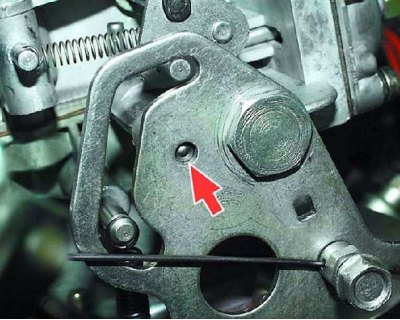

16. ...по шарику фиксатора рычага, который должен попасть в отверстие на рычаге.

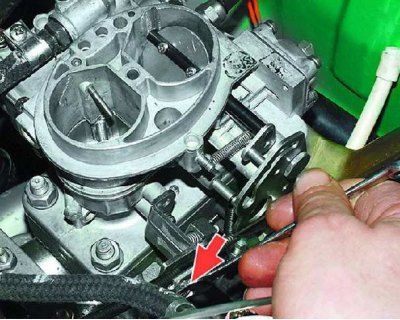

17. Если с помощью тяги не удается отрегулировать полное закрытие воздушной заслонки, отверните болт крепления оболочки тяги.



18. Перемещая оболочку, добейтесь полного закрытия заслонки. Затяните болт крепления оболочки. После этого снова проверьте и при необходимости отрегулируйте с помощью тяги полное открытие воздушной заслонки.
